Газовый водогрейный котел 500 кВт RS-A500

Показать оптовые цены

• График работы
• Адрес и контакты

Описание

Котлы серии RS-A являются газовыми водогрейными аппаратами с водотрубным теплообменником. Конструкция теплообменника обеспечивает сочетание значительной тепловой мощности и высокого КПД при малых габаритах и небольшом весе.

Газовый водогрейный котел Rossen RS-A500:

• Теплопроизводительность — 500 кВт
• Исполнение — 14
• Расход природного газа — 59,0 м3/час
• Газовая автоматика — HONEYWELL
• Диаметр дымохода — 500 мм
• Масса — 735 кг

Водогрейные котлы серии RS-А предназначены для отопления жилых домов, зданий коммунально-бытового и производственного назначения, общественных зданий (школы, больницы, социальные и торговые центры), максимально приспособлены для установки в крышных котельных.

Котлы серии «RS-A» имеют открытую топку, оборудованы атмосферной горелкой, теплообменник выполнен из оребренных труб с увеличенной поверхностью теплоотдачи.

Особенности и принцип работы котлов серии RS-A

• Установленная на котле многорожковая микрофакельная атмосферная горелка инжекторного типа обеспечивает экономичное сжигание газа благодаря разбиванию газового потока на множество мелких струй и предварительному смешиванию части воздуха с газом в инжекторах.
• Благодаря применению оребренных труб удалось объединить радиационную и конвективную поверхности нагрева в одно целое, что позволило уменьшить металлоемкость, существенно снизить вес котла и его размеры.
• Высокая скорость циркуляции теплоносителя в топочных трубах позволяет в несколько раз снизить отложения накипи на стенках труб и увеличивает интенсивность теплообмена.
• Малый водяной объем делает котел безопасным при превышении рабочего давления или при перегреве воды.
• Котлы имеют большой срок эксплуатации и неограниченное количество пусков и остановок благодаря плавающей конструкции теплообменника, которая позволяет трубам свободно перемещаться относительно каркаса котла при тепловом расширении (включение-выключение котла).
• Максимальный доступ для обслуживания и осмотра котла как со стороны газовой части, так и внутренних водяных поверхностей.
• Возможность очистки теплообменника механическим и химическим способами.
• На котлах установлена надежная автоматика управления с газовыми клапанами, которая обеспечивает:
  — отключение горелки при выходе контролируемых параметров за заданные пределы;
  — автоматическое поддержание температуры воды на заданном уровне;
  — световую сигнализацию состояния.
• Котлы адаптированы для установки в крышных котельных благодаря следующим особенностям:
  — низкий уровень шума котла,
  — малый вес котла,
  — возможность замены всех основных элементов котла без специальных подъемных механизмов,
  — небольшой объем теплоносителя в котле.

Технические характеристики газовых котлов RS-A

Марка котла RS-A	300	400	500
Вид топлива	газ природный ГОСТ5542-87, сжиженный бытовой газ LPG (пропан-бутан)
Вид теплоносителя	вода питьевая ГОСТ51232-98 (карбонатная жесткость — не более 1 мг-экв/л)
Марка газового клапана HONEYWELL	VQ440M		VQ450M
Давление газа перед котлом при работе на природном газе:

— минимальное, мм.вод.ст.
— номинальное, мм.вод.ст.
— максимальное, мм.вод.ст.

100
200
300 Давление газа перед котлом при работе на сжиженном газе:

360 Номинальный расход:

— природного газа, м 3 /ч
— сжиженного газа, кг/ч

36
30 48
42 57
53 Номинальная тепловая мощность:

— при работе на природном газе, кВт
— при работе на сжиженном газе, кВт

300
270 400
360 500
450 Отапливаемая площадь, (при высоте помещения 3 м)

— при работе на природном газе, не более м 2
— при работе на сжиженном газе, не более м 2

3000
2700 4000
3600 5000
4500 Разряжение за котлом, Па не более 60 Максимальное давление на входе в котёл, МПа
(по спецзаказу, МПа) 0,6
(1,0) Диапазон поддержания температуры воды на выходе из котла, °С
(по спецзаказу, °С) +50. +95
(+50. +110) Коэффициент полезного действия котла, не менее % 93 Номинальный расход воды через котел, м 3 /час 12,6 16,8 21,0 Водяной объем котла, л 46 56 66 Гидравлическое сопротивление котла, МПа 0,04 0,05 Присоединительная резьба

— патрубка подачи газа
— патрубков системы отопления

Котел 500 КВт газовый

Водогрейный газовый котел 500 КВт. Топливо газ. Температура 115 градусов

Марка котла	Котел КВа, Котел КВа Г, Котел КВа ГН	Отапливаемый объем, м³	11500-16500
Мощность, кВт	500	Вид топлива	Газ
Мощность, МВт	0.5	Тяга	Принудительная
Мощность, Гкал	0.43	Низшая теплота сгорания топлива ГАЗ, кКал/нм³	8120
КПД (ГАЗ), не менее, %	91	Температура воды, °C	70-95, 90-115
Аэродинамическое сопротивление, Па (мм. вод. ст.)	270	Давление рабочей среды, МПа (кгс/cм²)	0.3-0.6
Температура уходящих газов, °C	220	Гидравлическое сопротивление при перепаде t, МПа (кгс/cм²)	Не более 0.07 (0.7)
Расход топлива при максимальной нагрузке котла (ГАЗ), м³/ч	61	Габаритные размеры котельного блока, длина*ширина*высота, мм	2355*1100*1635
Расход условного топлива, кг/ч	71	Масса, кг	1800
Расход топлива среднечасовой за отопительный сезон, кг/ч	30	Вид топки	Газовая горелка
Расход теплоносителя среды, м³/ч	17	Тип котла	Водогрейный
Отапливаемая площадь, м²	3900-5500

Это устройство работает со вспомогательным оборудованием, которое приобретается отдельно. Если вы хотите сразу узнать стоимость всей установки, добавьте заинтересовавшие вас позиции в корзину. Чтобы точно расчитать стоимость доставки до вашего объекта, укажите его адрес в корзине и оправьте нам заявку. Обычно мы отвечаем в течение дня.

Газовый котел КВа-0.5

Водогрейный котел КВа-0.5

Водогрейный котел на газе и жидком топливе

Изготовление котла КВа-0.5

Изготовление водогрейных котлов КВа

Производство котлов КВа

Изготовление водогрейных котлов на газе

Изготовление котлов КВа под заказ

Котел 500 КВт газовый

Основные характеристики:

• мощность 500 КВт, 0,5 МВт, 0,43 ГКал;
• максимальная температура 115 град;
• топливо – газ низкого и среднего давления;
• горелка – импортная/отечественная;
• давление не более 0,6 МПа;
• отапливаемый объем от 11500 до 16500 м3 (в зависимости минимальной температуры в регионе эксплуатации). Проверить или подобрать мощность котла для вашего региона или любого другого города вы можете по ссылке .
• устанавливается в котельных административных, производственных зданий и отопительных котельных ЖКХ.

Устройство и описание

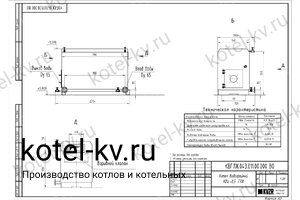

Котел КВ 500 КВт газовый. Чертеж Конструкция газового котла водотрубная – водогрейный котел 500 КВт изготавливается из стальных труб диаметром 57 толщиной стенки 3- 3,5 мм сталь 10. Конвективная часть выполняется из трубы 32 сталь 20. Каркас изготавливается из профильной трубы, уголка и швеллера. Тепловая изоляция состоит из плиты ПТЭ. Наружная обшивка выполнена из стального листа. В котле установлен взрывной клапан.

Конструкция теплогенератора состоит из двух блоков — топки и конвективной части. На фронте котла изготавливается дверка для обслуживания топочной камеры. В дверке изготавливается отверстие с креплением под горелку. Для наблюдения за топочным процессом, имеется гляделка со смотровым стеклом. Горячие газы выходят из топки вверху топочной камеры и поступают в конвективные секции. Секции конвективных пакетов устанавливаются блоком. Горячие газы из котельного блока выходят в задней части сверху.

Горелочное устройство для данного котла – “CIB UNIGAS S. p. A.” P61 M-.AB.S.RU.A.7.32 . В случае вашего намерения установить горелку иного производителя, необходимо произвести проверку совместимости по длине и ширине угла раскрытия факела горелки. При набросе факела горелки на стенки топки возможно прогорание труб. Котельный завод производит проверку и в случае необходимости может изменить габаритные размеры топки и котельного блока, по выбранную вами горелку.

Циркуляция котла газового 500 КВт обеспечивает быстрый нагрев воды и выход на требуемую мощность. Локальные перегревы отдельных зон поверхностей нагрева исключаются точностью производимых расчетов гидравлики. Дренажи и воздушники производят дренирование трубной системы от шлама и удаление скапливающего воздуха.

Принцип работы газового водогрейного котла 500 КВт

Схема подключения газового котла Топливо сгорает в топке. Горячие газы омывают трубную систему и нагревают воду до 115 град.

Циркуляция воды в котельном агрегате производится циркуляционным насосом. Для восполнения теплоносителя, теряемого при дренировании и в теплосети, производится подпитка подпиточным насосом.

Для горения топлива вентилятором в топку подается воздух. Дымовые газы проходят трубную систему котельного блока и поступают в газоходы котельной. При работе с импортными горелками под наддувом установка дымососа не требуется. После газоходов газы через дымовую трубу поступают в атмосферу.

Газовый водогрейный котел 500 КВт должен быть укомплектован автоматикой. Заводская автоматика ограничивает предельно допустимые параметры работы, температуру и давление воды, минимальный расход теплоносителя, поддерживает минимально допустимое разряжение, регулирует работу горелки.

Водно-химический режим водогрейного котла должен быть организован в соответствии с требованиями руководства по эксплуатации и нормативной литературы по тепловым энергоустановкам и тепловым сетям. Для подбора водоподготовительной установки требуется провести химический анализ воды.

Все котельно-вспомогательное оборудование для подключения газового котла 500 КВт вы можете купить на нашем котельном заводе

Безопасность котла

Безопасная эксплуатация котла обеспечивается выполнением требований

• Инструкции по эксплуатации
• Правил устройства и безопасной эксплуатации водогрейных котлов с температурой нагрева воды не выше 115 °С
• Правил технической эксплуатации тепловых энергоустановок

Требования к помещениям котельной регламентируются СП 89.13330.2016 «Котельные установки»

Газовый водогрейный котел 500 КВт должен управляться автоматикой безопасности, имеющей сертификат соответствия.

Одним из самых важных устройств, обеспечивающих безопасную эксплуатацию водогрейного котла, является предохранительный клапан. Расчет пропускной способности для каждой мощности приведен в паспорте котла.

Необходимые условия монтажа и эксплуатации котла 500 КВт представлены в паспорте и руководстве по эксплуатации.

Гарантии изготовителя

На заводе изготовителе газовый котел 500 КВт подвергается гидравлическому испытанию давлением 0,9 МПа (9 кгс/см2).

Гарантийное обслуживание включает в себя бесплатное устранение скрытых заводских дефектов, замену деталей и узлов вышедших из строя в период гарантийного срока при условии монтажа и эксплуатации оборудования Покупателем в соответствии с его назначением, технической документацией, техническими нормами, правилами ввода в эксплуатацию и эксплуатации данного оборудования.
