СИСТЕМА ХОЗЯЙСТВЕННО-ПИТЬЕВОГО ВОДОСНАБЖЕНИЯ

Система хозяйственно-питьевого водоснабжения, внутри которой горячее и холодное водоснабжение разделяются, предназначена для обеспечения требуемого расхода воды на хозяйственно-бытовые нужды. Горячая вода приготавливается в центральном (ЦТП) или в индивидуальном тепловом пункте (ИТП), где холодная вода из системы водопровода нагревается в теплообменнике с помощью теплофикационной воды из теплосети.

Система холодного водоснабжения оборудуется водомерным узлом, запитывается из наружных сетей водопровода и обеспечивает холодной водой питьевого качества. При необходимости устанавливается дополнительное оборудование для систем горячего и холодного водоснабжения. В обеих системах предусмотрены счетчики расхода воды.

Системы водоснабжения (или водопроводы) классифицируют по ряду признаков:

По виду обслуживаемого объекта системы водоснабжения делятся на городские, поселковые, промышленные, сельскохозяйственные, железнодорожные и пр.

По способу подачи воды различают напорные и самотечные водопроводы.

Напорными водопроводами называются такие, в которых вода из источника к потребителю подается насосами; самотечными — в которых вода из высокорасположенного источника к потребителю поступает самотеком. Такие водопроводы иногда устраивают в горных районах страны.

По назначению системы водоснабжения подразделяются на:
хозяйственно-питьевые, предназначенные для подачи воды на хозяйственные и питьевые нужды населения; производственные, снабжающие водой технологические процессы производств; противопожарные, обеспечивающиеподачу воды для тушения пожаров.

Часто устраивают объединенные системы водоснабжения: хозяйственно-противопожарные, производственно-противопожарные или хозяйственно-производственно-противопожарные.

В городах и населенных местах, как правило, устраивают объединенные хозяйственно-противопожарные водопроводы. Из этих же водопроводов вода подается и на промышленные предприятия, если последние потребляют незначительное количество воды, или по условиям технологического процесса производства требуется вода питьевого качества. При больших расходах воды промышленные предприятия могут иметь самостоятельный водопровод, обеспечивающий их хозяйственно-питьевые, производственные и противопожарные нужды. На промышленных предприятиях чаще всего устраиваются отдельные хозяйственно-противопожарный и производственный водопроводы и реже — отдельныепроизводственно-противопожарный, хозяйственно-питьевой или объединенный хозяйственно-производственно-противопожарный.

Совмещение противопожарного водопровода с хозяйственным, а не с производственным объясняется следующими причинами:

• Производственная водопроводная сеть обычно бывает мало разветвленной, так как вода подается лишь наиболее крупным водопотребителям, хозяйственная же и противопожарная сети должны охватывать все объекты предприятия.
• Для многих технологических процессов производства вода подается под строго определенным напором и расходом. Если построить производственно-противопожарный водопровод, то при тушении пожара в водопроводной сети будет наблюдаться изменение напора, а это может привести к нарушению режима работы производственных аппаратов.

Объединенный хозяйственно-производственно-противопожарный водопровод устраивают тогда, когда для технологических нужд требуется небольшое количество воды питьевого качества.

Устройство самостоятельного противопожарного водопровода допускается только в том случае, если объединение его с хозяйственно-питьевым или производственным водопроводом по техническим или экономическим соображениям нецелесообразно.

Самостоятельный противопожарный водопровод устраивается обычно на таких пожароопасных объектах, как нефтебазы, склады хлопка, лесобиржи, хранилища сжиженных газов и др.

Противопожарные водопроводы (специальные, отдельные или объединенные) бывают низкого или высокого давления. Свободный напор в сети противопожарного водопровода низкого давления в период тушения пожаров должен быть не меньше 10 м. При этом необходимый для тушения пожара напор у стволов создается передвижными пожарными насосами.

В системе противопожарного водопровода высокого давления вода к месту пожара подается по рукавам непосредственно из гидрантов, а необходимый для пожаротушения напор в сети и у стволов создается стационарными пожарными насосами, установленными в насосной станции.

По степени обеспеченности подачи воды (по надежности действия) централизованные системы водоснабженияподразделяются на три категории:

I — допускается снижение подачи воды на хозяйственно-питьевые нужды не более 30 % от расчетного расхода и на производственные нужды до предела, устанавливаемого аварийным графиком работы предприятий. Длительность снижения подачи не должна превышать 3 сут. Перерыв в подаче воды или снижение подачи ниже указанного предела допускаются на время выключения поврежденных и включения резервных элементов системы (оборудования, арматуры, сооружений, трубопроводов и др.), но не более чем на 10 мин;

II — величина допускаемого снижения подачи воды та же, что при I категории; длительность снижения подачи не должна превышать 10 сут. Перерыв в подаче воды или снижение подачи ниже указанного предела допускаются на время выключения поврежденных и включения резервных элементов или проведения ремонта, но не более чем на 6 ч;

III — величина допускаемого снижения подачи воды та же, что при I категории; длительность снижения подачи не должна превышать 15 сут. Перерыв в подаче воды или снижение подачи ниже указанного предела допускается на время проведения ремонта, но не более чем на 24 ч.

Объединенные хозяйственно-питьевые и производственные водопроводы населенных пунктов при числе жителей в них более 50 тыс. чел. следует относить к I категории; от 5 до 50 тыс. чел. — ко II категории; менее 5 тыс. чел. — к III категории.

Для групповых водопроводов категорию принимают по населенному пункту с наибольшим числом жителей.

Категорию отдельных элементов систем водоснабжения необходимо устанавливать в зависимости от их функционального значения в общей системе водоснабжения.

Элементы систем водоснабжения, повреждения которых могут нарушить подачу воды на пожаротушение, должны относиться к I категории.

Системы водоснабжения могут обслуживать как один объект, например город или промышленное предприятие, так и несколько объектов. В последнем случае эти системы называют групповыми. Если система водоснабжения обслуживает несколько крупных объектов, расположенных на значительном расстоянии одно от другого, то такая система называется районной системой водоснабжения. Небольшие системы водоснабжения, обслуживающие одно здание или небольшую группу компактно расположенных зданий из близлежащего источника, называют обычно местными системами водоснабжения.

Для питания водой под требуемым напором различных частей территории, имеющих значительную разницу в отметках, может устраиваться зонное водоснабжение.

Подбор общей для систем холодного и горячего водоснабжения хозяйственно-питьевой повысительной насосной установки

Определение требуемого напора в системе холодного водоснабжения

Потери напора в водомере на вводе в здание при

Предварительно принимается крыльчатый водомер с

Расчет водомерных узлов в системе холодного водоснабжения на пропуск хозяйственно-питьевых расходов

Водомеры,устанавливаемые на вводе водопровода в здание,подбираются на средний часовой расходq B 1 _ср.час= 1,62м 3 /час и проверяются на пропуск максимального секундного расходаq B 1 = 1,29л/с холодной воды этого здания.

импульсным выходом диаметром32мм.

максимальном секундном расходе:h_вод = S × (q B 1 ) 2

S – гидравлическое сопротивление водосчетчика

S = 1,3 м/(л/с) 2

q B 1 – максимальный секундный расход q B 1 = 1,29 л/с

h_вод = 1,3 × 1,29 2 = 2,16 м

Потери напора в водомере на вводе в здание при максимальном секундном расходе не превышают допустимого значения(для крыльчатых счетчиков допустимы потери до5,0м),

поэтому окончательно принимается к установке крыльчатый водомер диаметром32мм.

Квартирные водомеры подбираются на средний часовой расход одной квартирыq B 1 _{ср.час.кв}= 0,0225м 3 /час и проверяются на

пропуск максимального секундного расходаq B 1 _.кв. = 0,22 л/с.

Предварительно принимается крыльчатый водомер диаметром15мм.

Потери напора в квартирном водомере при максимальном секундном расходе:

h_вод.кв. = S × (q B 1 _кв.) 2

q B 1 _.кв. = 0,22 л/с S = 14,5 м/(л/с) 2

h_вод.кв. = 14,5 × 0,22 2 = 0,70 м

Потери напора в квартирном водомере при максимальном секундном расходе не превышают допустимого значения(для крыльчатых счетчиков допустимы потери до5,0м),поэтому

окончательно принимается к установке крыльчатый водомер диаметром15мм.

Требуемый напор в системе хозяйственно—питьевого

холодного водоснабжения:

Н_тр В 1 =Н_г+ h_раб+ h_сети+ h_вв+ h_вод

Н_г=Ñ дт –Ñ гв

Ñ дт – отметка диктующей точки (отметка самого

высокорасположенного и удаленного от водопитателя водоразборного прибора)

Ñ дт = 184,55 м

Ñ гв – отметка земли над водопроводной камерой В0-1 (гарантийный напор в городском водопроводе отсчитывается от отметки земли над водопроводной камерой)

Ñ гв = 148,20 м (по генплану)

Н_г= 184,55 – 148,20 = 36,35м

h_раб – свободный напор перед самым удаленным и высокорасположенным водоразборным прибором(в данном случае это смеситель с аэратором в ванной),определяется по прил.2СНиП2.04.01-85*.

h_раб = 5 м

h_сети– потери напора во внутренней водопроводной сети

h_сети = 1,33 м

h_вв– потери напора на вводе (внутриквартальной водопроводной сети)

h_вв = 0,85 м

h_вод– потери напора в водосчетчиках

h_вод = 2,16 + 0,70 = 2,86 м

Н_тр В 1 =36,35 + 5 + 1,33 + 0,85 + 2,86 = 46,39м

Для повышения давления в системах холодного и горячего водоснабжения в ЦТП устанавливается общая для этих систем повысительная насосная установка.Она устанавливается

на трубопроводе холодного водопровода перед ответвлением от него в систему горячего водоснабжения.Она должна обеспечить

требуемые расходы и напоры в системах холодного и горячего водоснабжения.

Повысительные насосы подбираем на общий максимальный секундный расход воды всей застройки.

Требуемый расход в системе:q_нас = q B 0 = 5,89 л/с = 21,21 м 3 /ч.

Напор,который должна обеспечить насосная установка в системе хозяйственно—питьевого холодного водоснабжения:

Н_нас=Н_тр B 1 –Н_гар B 0 = 46,39 – 20,0 = 26,39м.

Так как насосная установка общая для систем холодного и горячего водоснабжения,то для её подбора необходимо учитывать требуемые параметры обеих этих систем.Её подбор

возможен после определения требуемого напора в системе горячего водоснабжения.

Напор,который должна обеспечить насосная установка в системе хозяйственно—питьевого горячего водоснабжения(см.

расчет системы горячего водоснабжения):

Н_нас=Н_тр Т 3 –Н_гар B 0 = 52,34– 20,0 = 32,34м.

По вычисленнымq_нас и Н_нас подбираем общую для систем холодного и горячего водоснабжения хозяйственно—питьевую повысительную насосную установкуHydro MPC-E 3 CRE 15-3фирмыGrundfos (2насоса рабочих, 1резервный).

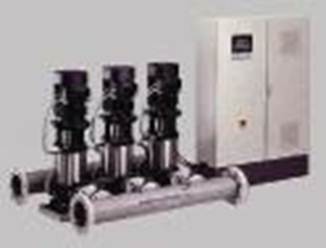

Изображение подобранной общей для систем холодного и горячего водоснабжения хозяйственно—питьевой повысительной насосной установкиHydro MPC-E 3 CRE 15-3представлено на рисунке8.

Рисунок 8

Технические данные подобранной общей для систем холодного и горячего водоснабжения хозяйственно—питьевой повысительной насосной установкеHydro MPC-E 3 CRE 15-3и график совместной работы2рабочих насосов установки и

водопроводной сети в час максимального водопотребления представлены на рисунке9.

Рисунок 9

Чертежи с габаритными размерами подобранной общей для систем холодного и горячего водоснабжения хозяйственно—питьевой повысительной насосной установкиHydro MPC-E 3CRE 15-3 представлены на рисунках 10 и 11.

Рисунок 10

Рисунок 11
