Изготовление регистров отопления — разбираем подробно

В качестве обогревательного элемента могут выступать не только радиаторы, но и регистры отопления.На сегодняшний день ассортимент, предлагаемый пользователям, достаточно широк и включает в себя устройства зарубежного и отечественного производства. Также можно сделать регистр отопления из профильной и стальной трубы своими руками.

Область применения

В настоящее время водяные регистры отопления по большей части применяются на производствах (мастерские, цеха, складские помещения, ангары и другие строения с большими площадями). Большой объем теплоносителя и крупные габариты позволяют регистрам эффективно отапливать такие помещения.

Использование отопительных регистров в промышленных зданиях обеспечивает наиболее оптимальный КПД системы отопления. В сравнении с чугунными или стальными батареями, регистры характеризуются лучшей гидравликой и теплоотдачей. Относительно невысокая стоимость их изготовления снижает затраты на установку всей заводской системы отопления. Помимо этого, они не дороги в эксплуатации.

Также регистры рекомендованы к использованию в помещениях с высокими требованиями к санитарной безопасности (медицинские учреждения, детские сады и т.д.). Приборы легко отмываются от грязи и пыли.

Несмотря на это, понятие экономичность не относится к данному виду отопительных приборов. Как уже было отмечено выше, для нагрева большого объема теплоносителя требуется множество энергии.

Регистры отопления на одном из производств пищевой промышленности в Московской области.

Отопительные регистры из стальных электросварных труб могут использоваться как в однотрубных, так и в двухтрубных отопительных системах с принудительной или самотечной циркуляцией теплоносителя (на основе воды или пара).

Примечание! По причине большого объема теплоносителя, для нагрева которого требуется потратить множество топлива, использование регистров отопления могут себе позволить только предприятия, но никак не владельцы частных домов, для которых важна экономичность отопительной системы.

Устройство и принцип работы

Самый распространенный вариант исполнения регистров отопления — две-три горизонтальные трубы, расположенные параллельно друг к другу и соединенные между собой тонкими перемычками, через которые проходит теплоноситель. Важно, чтобы соблюдалось расстояние между секциями — на 5 см больше диаметра труб. С одних концов трубы завариваются, к другим присоединяют подачу и обратку.

Помимо классического круглого исполнения труб, регистры системы отоплениямогут изготавливаться из квадратных или прямоугольных, при этом принцип действия остается таким же. Единственное, чем квадратное сечение трубы уступает круглому, это снижение качества протока теплоносителя и вероятность создания излишнего внутреннего сопротивления воды в трубах.

Кроме регистров, включенных в общую систему отопления, есть конструкции с встроенным ТЭНом. В таком регистре теплоноситель разогревается электричеством. Наружный сегмент оснащается фитингом для заливки теплоносителя и дальнейшего присоединения расширительного бачка или аварийного клапана.

Длина регистра подбирается исходя из площади помещения, в котором планируется устанавливать систему отопления. Помимо перечисленных конструкций бывают также однотрубные, четырехтрубные и пятитрубные модели приборов.

Принцип работы регистров отопления простой. Теплоноситель, подающийся из системы, протекает по горизонтальным или вертикальным секциям, нагревая металлические стенки регистра. Стенки путем излучения отдают тепло помещению.

Преимущества и недостатки регистров отопления

Регистры в системе отопления

Самодельные стальные или алюминиевые регистры отопления отличаются от стандартных радиаторов своими размерами. Они состоят из нескольких труб, диаметр которых превышает 32 мм. Для организации циркуляции теплоносителя трубы соединены между собой патрубками.

Чем обусловлена популярность этих приборов теплоснабжения? Во-первых, возможностью самостоятельного изготовления. Можно сделать биметаллические регистры отопления, стальные или из алюминиевых труб. Намного реже встречаются пластиковые модели, так как они не обладают должными эксплуатационными качествами.

До того как подключить регистры отопления следует внимательно изучить их «слабые» и «сильные» стороны.

• Длительный срок эксплуатации. Для стальных и алюминиевых моделей он может достигать 25 лет. При этом вероятность поломки будет минимальной;
• Большая теплоотдача. Это обусловлено тем, что мощность регистра отопления превышает этот параметр у классических радиаторов и батарей. Связано с большим объемом теплоносителя;
• Простой монтаж и эксплуатация. Так как правильно установить регистры отопления может любой, кто хотя бы немного знаком с правилами организации теплоснабжения – они могут применяться в зданиях всех типов. Но чаще всего их можно встретить в системе отопления больших производственных, административных и торговых помещений.

Но кроме этого нужно учитывать возможные недостатки, которыми может обладать регистр отопления из стальной гладкой трубы:

• Большой объем теплоносителя. Это приводит к его быстрому остыванию;
• Минимальный показатель конвекции воздуха. Снижает эффективность работы теплоснабжения;
• Непривлекательный внешний вид. Чаще всего это относится к самодельным конструкциям.

Правильно рассчитанная теплоотдача регистра отопления напрямую зависит от его конструкции. В настоящее время используется несколько типов этих приборов теплоснабжения, отличающихся не только используемым материалом изготовления, но и внешним видом.

Масса заполненного водой регистра может быть очень высока. Поэтому нужно заранее продумать надежную систему его крепления к стене.

Сколько регистров потребуется для обогрева дома?

Трубы, подводящие теплоноситель к отопительным приборам, в какой-то степени также можно считать регистрами. Да и полотенцесушитель, устанавливаемый в каждой ванной комнате, тоже своего рода регистр отопления. При расчете точного количества регистров отопления, необходимых для комфортного обогрева помещения, учитывается ряд факторов, влияющих на объем теплопотерь:

• толщина несущих стен и материал их изготовления;
• площадь остекления;
• количество дверей;
• теплоизоляция пола и потолка;
• ориентация дома по сторонам света и др.

При упрощенном расчете учитывается теплоотдача одного метра трубы. Например, уже подсчитано, что одним погонным метром 60-миллиметровой в диаметре трубы обогревается один квадратный метр жилой площади помещения (при условии, что высота потолков составляет не более 3 м).

Если приобретать готовые регистры отопления вместо радиаторов, то добиться существенной экономии средств не удастся. Сократить финансовые затраты удается лишь в случае самостоятельного изготовления отопительных приборов регистрового типа из материалов, приобретенных оптом со скидками на рынке. Сварочные работы должны выполняться также своими руками. В противном случае стоимость услуг профессионального сварщика перекроет всю выгоду от оптовой покупки труб и соединительных элементов.

Преимущества и недостатки приборов

Самодельные металлические либо алюминиевые приборы отличаются от обычных радиаторов собственными размерами. Они состоят из некоторых труб, диаметр которых превосходит 32 мм. Для организации циркулирования теплоносителя трубы объединены между собою патрубками.

Чем обусловлена популярность данных устройств теплоснабжения? Прежде всего, перспективой самостоятельного производства. Можно сделать биметаллические приборы, металлические либо с алюминиевых труб.

До того как подсоединить регистры отопления, следует тщательно изучить все их стороны.

Преимущества:

1. Продолжительный срок эксплуатации. Для металлических и алюминиевых модификаций он может достигать 25 лет. При этом возможность поломки будет наименьшей.
2. Значительная теплоотдача. Это обуславливается тем, что мощность приборов превосходит этот параметр у традиционных радиаторов и батарей. Связано с большим размером теплоносителя.
3. Простой монтаж и эксплуатация. Так как верно определить приборы может любой, кто хоть немного знаком с инструкциями организации теплоснабжения, они могут использоваться в зданиях всех видов. Но чаще всего их можно повстречать в системе отопления производственных, управленческих и торговых помещений.

Но, помимо этого, необходимо учитывать возможные минусы, которыми может обладать регистр из металлической гладкой трубы:

1. Большой размер теплоносителя. Это приводит к его стремительному остыванию.
2. Наименьший показатель конвекции воздуха. Уменьшает результативность работы теплоснабжения.
3. Неприглядный внешний вид. Чаще всего это относится к самодельным системам.

Правильно вычисленная теплоотдача отопления непосредственно зависит от конструкции прибора. В настоящее время применяется ряд типов данных устройств теплоснабжения, различающихся не только используемым материалом производства, но и наружным видом.

Способы монтажа: сварка или резьба?

Самой большой проблемой при проведении монтажных работ по сборке и установке регистров отопления являются сварочные работы. Отопительные приборы собирают из отдельных деталей вне помещения, а потом уже из подготовленных заготовок производят монтаж системы отопления с помощью газосварки. Сварные швы можно заменить резьбовыми соединениями, которые по прочности и долговечности уступают им, но при соблюдении технологии проведения работ и использовании современных материалов могут обеспечить продолжительную эксплуатацию отопительного оборудования.

Регистр отопления в гараже или на складе является самостоятельным прибором, позволяющим обогреть помещение технического назначения с помощью электричества

Самодельные регистры отопления

Увеличивая площадь теплообмена и объёмную составляющую теплоносителя, конечно же, достичь нужной температуры в помещении проще. Поэтому достаточно многие владельцы недвижимости, пользуясь отсутствием применения контроля отбора тепла в каждой конкретной точке, наращивают теплосъём путём изготовления радиаторов нестандартных конструкций.

По факту это запрещено, так как видится нерациональным подходом к потреблению энергоресурсов. На практике – о ресурсах думают меньше, чем о собственном благополучии. С вариантами экономного обогрева гаража ознакомит следующая статья, с содержанием которой мы советуем ознакомиться. Однако ближе к делу.

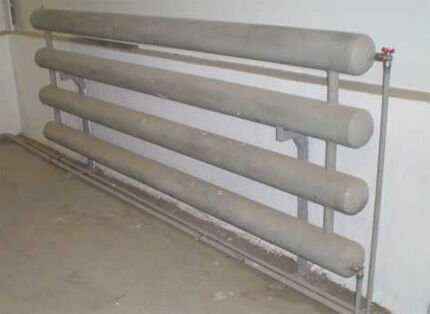

Регистр отопления, изготовленный своими руками и установленный в одном из подсобных помещений технического назначения. Это четырёхтрубное схемное решение с подводкой и отводом теплоносителя на одной стороне

Сделать регистр отопления собственноручно – задача относительно несложна, тем более, если имеются навыки сварщика и под руками есть сварочный аппарат. Останется лишь приобрести в нужном количестве трубы подходящего диаметра и листовой металл.

Расчет

Чтобы выполнить верные расчеты регистра в первую очередь необходимо определиться с типом конструкции. Тогда станут понятны геометрические параметры прибора, а также схема и принцип циркуляции внутри теплоносителя. Выделяют несколько проверенных методик, позволяющих рассчитать параметры отопительных устройств.

Однако планируя использование стальных либо алюминиевых систем, доверить подсчеты лучше всего профессионалам либо же прибегнуть к помощи специального ПО.

Кроме расчетов, сделанных специалистами, в некоторых случаях отдают предпочтение самостоятельным чертежам и вычислениям, для этого существует довольно простая схема.

Прежде чем приступать к работе с ней, необходимо определиться с некоторыми значениями, которые будут использованы. Нужно знать следующие параметры:

• площадь отапливаемого помещения;
• коэффициент теплоотдачи материала, из которого будет изготовлен прибор;
• диаметр труб.

Формула для подсчета выглядит следующим образом:

Q=P•D•L•K•∆t, где

• Q – это удельная тепловая мощность, которая измеряется в Вт;
• P – это число π, которое составляет 3,14;
• D – диаметр используемых труб;
• L – длина 1 секции системы;
• K – коэффициент теплопроводности;
• ∆t – разница температур между воздухом и теплоносителем.

Чтобы выполнить подсчет каждой следующей секции регистра, полученное значение необходимо будет умножать на коэффициент 0,9. Однако есть одно ограничение: с помощью подобной формулы не удастся рассчитать регистры ребристого типа.

Подробнее о том, как произвести расчет регистра отопления, вы узнаете из следующего видео.

Технические характеристики регистров отопления

• Рабочее давление: 10 атмосфер
• Рабочая среда (теплоноситель): вода, пар.
• Тип соединения: резьбовое, либо под сварку.
• Теплоотдача: 500-600 Вт/метр

Существуют 3 основные разновидности регистров:

1. секционные П-образной формы;
2. змеевиковые S-образной формы;
3. «смешанные» (змеевиковые П-образной формы).

Основными элементами регистров отопления являются стальные трубы (либо трубы из нержавеющей стали марки 304) диаметром от 25 до 200 мм. Регистры диаметром от 25 до 100 мм применяются для отопления заводских помещений административного или хозяйственного назначения, приборы диаметром от 100 до 200 мм применяются в производственных цехах или крупных спортивных комплексах (бассейны, волейбольные, баскетбольные залы).

Что касается частных домовладений, то применение регистров является одним из наиболее неэффективных способов отопления частного дома.

2-ух трубный регистр.

Количество секций прибора может быть неограниченным и зависит только от площади помещения и требуемой теплоотдачи.

Совет! Применив слишком большое количество труб (более 4) все равно не удастся существенно увеличить мощность всего прибора, т.к. нагретый нижними трубами восходящий теплый воздух будет меньше способен принимать тепловую энергию от верхних труб.

Инструкция по самостоятельному изготовлению регистров

Изготовить своими руками проще всего стальной теплообменник, хотя и его сборка потребует навыков по работе со сварочным и шлифовальным оборудованием и соблюдения определенных правил.

• Перед монтажом необходимо выполнить расчеты и чертеж, на котором будут указаны размеры труб и соединительных элементов, расположение арматуры и узлов подключения. Чертеж поможет точно подсчитать количество и параметры расходных материалов.
• Просвет между секциями берется 1,5D или D+0,5 см, где D – диаметр трубы. Расстояние между параллельными участками змеевикового регистра рассчитывается в зависимости от используемого дугового элемента или радиуса поворота (R) при использовании трубогиба. В первом случае расстояние равно удвоенной разнице высоты дугового элемента (F) и диаметра: 2(F-D). Во втором случае расстояние будет равно 2R-D. При меньшем расстоянии снижается теплоотдача.
• Так как при монтаже используется сварочное и шлифовальное оборудование, обязательно надеть защитную одежду и обувь, а лицо защитить специальной маской или очками.
• Для эффективной работы регистра необходима строгая параллельность его секций, проконтролировать этот параметр в ходе работ помогут уровень, отвес и строительный уголок.
• В верхней точке регистра, наиболее удаленной от подающей трубы устанавливают воздухоотводчик, позволяющий избавиться от воздушных пробок в контуре. При установке параллельного теплообменника с коллекторами воздухоотводчики ставятся в верхней точке каждого коллектора.
• Для закрепления регистра потребуются стойки и кронштейны. Чем массивнее конструкция, тем больше крепежных элементов потребуется.

Порядок работ

1. Производится уборка рабочего пространства.
2. Размечаются и нарезаются в соответствии с чертежом элементы регистра.
3. Внутренняя и внешняя поверхности труб, а также края отверстий очищаются от мусора и ржавчины стальной щеткой.
4. Заглушки очищаются от мусора и налета. В двух заглушках высверливаются отверстия для подключения к отопительному контуру.
5. Привариваются заглушки, перемычки и соединительные патрубки или коллекторы в соответствии с чертежом. Параллельность секций проверяется после присоединения каждого элемента.
6. Зачищаются сварные швы.
7. Проверяется герметичность получившегося регистра: выходное отверстие герметично закрывают, а через входное заливают воду под давлением. Если на швах появились даже маленькие капли, необходимо слить жидкость и дополнительно проварить шов.
8. При необходимости покрывают теплообменник термостойкой краской по металлу.
9. Закрепляют регистр на опорных и подвесных элементах.
10. Подключают к системе отопления.

Монтаж

Для того чтобы правильно сварить и установить отопительные регистры, стоит воспользоваться следующими способами:

• выполнить монтаж на резьбовых соединениях или кронштейнах;
• использовать для работ сварочное оборудование.

Принимать решение в пользу того или иного метода, стоит исходя из веса конструкции, ее размеров, а также параметров отопительной системы. Многие специалисты считают, что работа по установке регистров мало чем отличается от монтажа радиаторов. Основная разница заключается лишь в габаритах конструкций, а также в том, что в некоторых случаях при монтаже радиаторов выполняется их обвязка. При выполнении монтажа регистров к гравитационной системе в обязательном порядке следует соблюдать уровень наклона – сам прибор должен быть наклонен в ту сторону, куда будет двигаться теплоноситель по системе.

Для конструкций, в которых предполагается естественная циркуляция, подобные требования отсутствуют.

Стоит выделить следующие рекомендации, которыми следует руководствоваться в ходе монтажных работ:

• необходимо соблюдать минимально допустимое расстояние расположения системы от стены и оконных проемов. Оно должно быть не менее 20 сантиметров. Такая особенность монтажа конструкций необходима для выполнения различных ремонтных и технических работ в дальнейшем;
• при выборе соединения резьбового типа в ходе крепления стоит использовать только паронитовые прокладки либо же сантехнический лен;
• любые конструкции из отопительных регистров, выполненных из стальных и профильных труб, необходимо дополнительно окрасить. Окрашивание поможет предотвратить образование на поверхности ржавчины. Такие системы будут иметь более низкий показатель теплоотдачи, однако, при этом увеличится эксплуатационный срок;

• все монтажные работы с отопительными регистрами выполняются не в отопительный сезон;
• монтаж при помощи резьбового соединения предполагает крепеж через шаровой кран либо же при помощи фитинга и накидной гайки;
• соединение при использовании сварочного оборудования производится при соединении штуцера и вкрученного шарового крана с трубой отопительного контура системы;
• чтобы продлить эксплуатационный срок конструкции, следует регулярно проводить ряд простых ревизионных работ. При выявлении дефектов или течи вовремя устранять образовавшиеся неполадки.

Выводы и полезное видео по теме

О последовательности изготовления отопительного регистра из профильной трубы и секретах сварки вы можете узнать из видеоролика:

Самодельное нагревательное оборудование активно продолжают делать и эксплуатировать в сельской местности либо на частных производствах для обогрева служебных технических помещений. Но многие отказываются от использования таких нерациональных сооружений, особенно там, где внедряются приборы учёта и контроля потребления теплоносителя.

Хотите рассказать о том, как собрали регистр для гаража или дачи собственными руками? Располагаете информацией, которая может пригодиться самостоятельным домашним мастерам? Пишите, пожалуйста, в находящемся ниже блоке, делитесь полезными сведениями и фото по теме статьи, задавайте вопросы.

Инструкция, как сделать регистр отопления своими руками

Для домашнего изготовления регистра отопления лучше всего использовать стальные трубы. Для их скрепления понадобится обычная сварка, сталь простая в монтаже и обслуживании. Подготовьте необходимые инструменты и материалы:

• сварочный аппарат;
• болгарка;
• газовый ключ;
• молоток;
• щетка с металлическим ворсом;
• тиски для труб;
• молоток;
• уголок и уровень;
• дрель и сверла по металлу;
• рулетка.

Для изготовления регистра отопления своими руками понадобится сварочный аппарат

Как сделать регистр отопления своими рукамии получит качественный прибор? На первом этапе проводят нарезку стальных труб необходимой длины. Из труб меньшего диаметра нарезают заготовки для соединения горизонтальных секций, а также изготавливают четыре перемычки из дюймовой круглой трубы.Из листа металла толщиной 3 мм нарезают заглушки, размер которых определяется по прямоугольному сечению профиля. На двух из них прорезаются отверстия для патрубков. Также необходимо подготовить сами патрубки на вход и выход с резьбовым соединением или под сварку.

На втором этапе, после того, как будут подготовлены все элементы конструкции, в стенах труб вырезают проходные отверстия. Учитываются отступы от каждого торца трубы, примерно 10-15 см. Внутренняя поверхность каждой трубы должна быть хорошо зачищена от шлаков и окалин. Каждый торец закрывается круглой заглушкой, а края завариваются по кругу. Верхняя и нижняя труба закрывается заглушками с отверстиями.

На третьем этапе выполняется сборка регистра. Подготовленные трубы выкладывают на ровной поверхности в той последовательности, в которой они будут выглядеть после сборки. С помощью уровня выравниваются по торцевым кромкам. Следите, чтобы трубы с отверстиями на торцах разместились в нужном месте: сверху и снизу и с учетом выбранной схемы подключения: односторонняя, двухсторонняя.

С помощью сварки перемычки, переходные трубы и патрубки привариваются между основных труб. Проверяется герметичность соединений и только после этого отопительныйприбор готов к установке.

После сборки наступает этап подключения самодельного регистра к системе отопления. Если конструкция получилась тяжелой, ее нужно закрепит с помощью стойки или кронштейнов. Чем тяжелее прибор, тем мощнее крепежи понадобятся. Полость труб заполняется теплоносителем. К общему трубопроводурегистр крепится с помощью патрубков с резьбой или приваривается наглухо.

Для присоединения регистра с помощью резьбы используют шаровой кран, муфту или накидную гайку-американку. Если используется варка, то ей приваривается штуцер, вкрученный в шаровой кран, к трубе отопительного контура.

Монтаж регистра лучше проводить до начала отопительного сезона. Это позволит устранить все неисправности в случае их обнаружения.

Как улучшить эффективность регистров?

Регистры обладают относительно малой теплоотдающей поверхностью и для ее увеличения можно использовать металлические пластины, которые вертикально привариваются к трубам. В результате получается некое подобие ребристых труб.

4-ех трубный регистр с профильными конвекторными трубами.

Помимо этого, регистры можно улучшить таким образом, что они будут «выдавать» конвекторное отопление. Для этого, вместо металлических пластин на лицевую часть прибора вертикально привариваются круглые или профильные трубы, которые будут создавать эффект конвекции. Конвекция основана на том, что горячий воздух всегда поднимается вверх. Прохладный воздух, находящийся в районе пола, втягивается через нижнюю часть трубы и разогреваясь, поднимается вверх. Проходя по трубе воздух нагревается и выходит уже разогретый через верхнюю часть трубы.
