Системы внутреннего холодного и горячего водоснабжения

13. Запасные и регулирующие емкости

13.1. Запасные и регулирующие емкости (водонапорные башни, резервуары, гидропневматические баки, аккумуляторы теплоты и др.) должны содержать воду в объеме, достаточном для регулирования водопотребления. При наличии противопожарных устройств указанные емкости холодного водопровода должны также содержать неприкосновенный противопожарный запас воды. Для обеспечения сохранности неприкосновенного противопожарного запаса воды и невозможности его использования на другие нужды надлежит предусматривать специальные устройства.

Тип емкости, целесообразность ее устройства и место расположения надлежит определять на основании технико-экономических расчетов.

Примечание. Гидропневматические баки для хранения противопожарного запаса воды применять не рекомендуется, но должен приниматься минимальный объем воды, обеспечивающий гарантированное включение противопожарных насосов от датчиков уровня или давления.

13.2. Безнапорные баки-аккумуляторы в системах холодного и горячего водоснабжения следует предусматривать для создания запаса воды в банях, прачечных и у других потребителей, имеющих сосредоточенные кратковременные расходы воды.

13.3. В бытовых зданиях и помещениях промышленных предприятий с числом душевых сеток в групповых установках 10 и более при закрытых системах теплоснабжения, а также при непосредственном разборе горячей воды из тепловой сети в случае невозможности обеспечения подачи необходимого расхода наружными сетями и сооружениями для создания запаса воды следует устраивать безнапорные баки-аккумуляторы. Отказ от устройства баков-аккумуляторов должен быть обоснован.

13.4. Регулирующий объем емкости W, куб.м, надлежит определять по формулам:

а) для водонапорного или гидропневматического бака при производительности насоса или насосной установки, равной или превышающей максимальный часовой расход

(21)

где n — допустимое число включений насосной установки в 1 ч, принимаемое для установок с открытым баком 2-4; для установок с гидропневматическим баком — 6-10. Большее

число включений в 1 ч надлежит принимать для установок небольшой мощности (до 10 кВт);

б) для водонапорного бака или резервуара при производительности насосной установки менее максимального часового расхода

(22)

в) для бака-аккумулятора теплоты в системе горячего водоснабжения при мощности водонагревателя (генератора теплоты), не обеспечивающего максимального часового потребления теплоты,

(23)

В формулах (22) и (23):

— относительная величина регулирующего объема, определяемая в соответствии с п. 13.5.

Величины надлежит принимать в соответствии с разд. 3.

13.5. Относительную величину регулирующего объема следует определять по формулам:

а) при непрерывной работе насосной установки (водонагревателя) с различной производительностью в течение расчетного периода (сутки, смена) наибольшего водопотребления (теплопотребления) или работе насосной установки в режиме долгосрочных включений

(24)

б) при равномерной и непрерывной работе насосной установки (водонагревателя или генератора теплоты) в части периода водопотребления (теплопотребления), включающей также часы наибольшего водопотребления (теплопотребления)

(25)

Примечания: 1. При расчете аккумуляторов теплоты по формулам (24) и (25) вместо значений и следует принимать значения и

2. Значения и , вычисленные по формулам (24) и (25), приведены в рекомендуемых приложениях 7 и 8.

13.6. Коэффициент часовой неравномерности потребления воды в сутки (смену) максимального водопотребления для системы надлежит вычислять по формуле

(26)

13.7. Коэффициент часовой неравномерности подачи воды насосами в сутки (смену) максимального водопотребпения надлежит вычислять по формуле
(27)

13.8. Коэффициент часовой неравномерности теплопотребления системой горячего водоснабжения в период T, ч, (сутки, смена) максимального потребления горячей воды следует вычислять по формуле

(28)

13.9. Коэффициент часовой неравномерности подачи теплоты для нужд горячего водоснабжения в период Т, ч (сутки, смена), максимального потребления горячей воды следует вычислять по формуле

(29)

где — расчетная мощность водонагревателя, котла и тому подобного оборудования системы горячего водоснабжения, кВт.

13.10. Запас воды в баках-аккумуляторах, устраиваемых в бытовых зданиях и помещениях промышленных предприятий, следует определять в зависимости от времени их заполнения в течение смены, принимаемого при числе душевых сеток: 10-20 — 2 ч; 21-30 — 3 ч; 31 и более — 4 ч.

13.11. Неприкосновенный противопожарный запас воды при ручном, дистанционном или автоматическом включении насосов следует принимать из расчета 10-минутной продолжительности тушения пожара из внутренних пожарных кранов при одновременном наибольшем расходе воды на производственные и хозяйственно-питьевые нужды.

При гарантированном автоматическом включении пожарных насосов неприкосновенный противопожарный запас допускается не предусматривать.

13.12. Полную вместимость емкостей V, куб.м, следует определять по формулам:

а) для гидропневматического бака

(30)

б) для водонапорного бака или резервуара

(31)

в) для аккумулятора теплоты

(32)

— противопожарный объем воды, куб.м;

— отношение абсолютного минимального давления к максимальному, значение которого следует принимать: 0,8 — для установок, работающих с подпором; 0,75 — для установок с напором до 50 м; 0,7 — для установок с напором более 50 м;

— коэффициент запаса вместимости бака, принимаемый: 1,2-1,3 — при использовании насосных установок, работающих в повторно-кратковременном режиме, 1,1 — при производительности насосных установок менее максимального часового расхода воды; для аккумуляторов теплоты = 1.

13.13. Высота расположения водонапорного бака (в том числе бака горячей воды) и минимальное давление в гидропневматическом баке должны обеспечивать необходимый напор воды перед водоразборной арматурой, а в системах противопожарного или объединенного водопровода — необходимый напор у внутренних пожарных кранов до полного израсходования противопожарного запаса воды.

Примечание. В системах централизованного горячего водоснабжения баки-аккумуляторы предусматривать не следует, за исключением случаев, когда они необходимы для создания запаса воды (в банях, прачечных, в душевых бытовых зданий производственных предприятий

13.14. Водонапорные и гидропневматические баки питьевой воды, а также баки-аккумуляторы надлежит изготовлять из металла с наружной и внутренней антикоррозионной защитой; при этом для внутренней антикоррозионной защиты следует применять материалы, разрешенные Главсанэпиднадзором России. Для баков-аккумуляторов систем горячего водоснабжения тепловую изоляцию следует предусматривать по расчету.

13.15. Водонапорные баки и баки-аккумуляторы (безнапорные) следует устанавливать в вентилируемом и освещаемом помещении высотой не менее 2,2 м с положительной температурой. Несущие конструкции помещения надлежит выполнять из несгораемых материалов. Под баками следует предусматривать поддоны. Расстояния между водонапорными баками и строительными конструкциями должны быть не менее 0,7 м; между баками и строительными конструкциями со стороны расположения поплавкового клапана — не менее 1 м; от верха бака до перекрытия — не менее 0,6 м; от поддона до дна бака — не менее 0,5 м.

13.16. Для водонапорных баков и баков-аккумуляторов (безнапорных) следует предусматривать:

а) трубу для подачи воды в бак с поплавковыми клапанами. Перед каждым поплавковым клапаном надлежит устанавливать запорный вентиль или задвижку;

б) отводящую трубу;

в) переливную трубу, присоединяемую на высоте наивысшего допустимого уровня воды в баке;

г) спускную трубу, присоединяемую к днищу бака и к переливной трубе с вентилем или задвижкой на присоединяемом участке трубопровода;

д) водоотводную трубу для отвода воды из поддона;

е) устройства, обеспечивающие циркуляцию холодной воды в баках, предназначенных для хранения воды питьевого качества;

ж) циркуляционную трубу для поддержания при необходимости постоянной температуры в баке-аккумуляторе во время перерывов при разборе горячей воды; на циркуляционной трубе следует предусматривать установку обратного клапана с вентилем или задвижкой;

з) воздушную трубу (диаметром 25 мм), соединяющую бак с атмосферой;

и) датчики уровня воды в баках для включения и выключения насосных установок;

к) указатели уровня воды в баках и устройства для передачи их показаний на пульт управления.

Примечания: 1. Подающие и отводящие трубы могут быть объединены в одну, в этом случае на ответвлении подающей трубы к днищу бака следует предусматривать обратный клапан и задвижку или вентиль.

2. При отсутствии сигнализации уровня воды в водонапорном баке необходимо предусматривать сигнальную трубку диаметром 15 мм, присоединяемую к баку на 5 см ниже переливной трубы, с выводом ее в раковину дежурного помещения насосной установки.

13.17. Гидропневматические баки должны быть оборудованы подающей, отводящей и спускной трубами, а также предохранительными клапанами, манометром, датчиками уровня и устройствами для пополнения и регулирования запаса воздуха.

13.18. Гидропневматические баки надлежит устанавливать в помещениях, где расстояние от верха баков до перекрытия и между баками и до стен — не менее 0,6 м.

13.19. Резервуары для сбора воды в системах оборотного водоснабжения и в системах с повторным использованием воды допускается размещать внутри и вне зданий. Резервуары следует проектировать в соответствии со СНиП 2.04.02-84*.

Вместимость резервуара необходимо определять по графикам притока воды и работы насосов.

При известных неравномерностях притока и подачи воды насосами регулирующий объем резервуара допускается вычислять согласно п. 13.4.

Регулирующие и запасные ёмкости, водопроводные сети

Улучшение качества природных вод

Различают питьевую и техническую воду. Качество питьевой и технической воды должно соответствовать ГОСТу – «Вода питьевая. Технические требования и контроль за качеством».

Качество воды определяют по бактериологическим, органолептическим показателям и показателям токсических химических веществ. При оценке качества проверяют следующие показатели: запах, привкус, цветность, мутность.

Очистку воды производят на специальных очистных сооружениях. Метод очистки воды и состав очистных сооружений зависят от качества забираемой воды, назначения водопровода, производительности очистных сооружений и местных условий.

Основными методами очистки воды являются осветление отстаиванием и фильтрацией и обеззараживание (хлорированием, бактерицидным облучением).

Отстаивание проводится путём осаждения имеющихся в воде взвешенных частиц. (для улучшения процесса добавляют хим-е реагенты — коагулянты).

При фильтрации очищенную воду пропускают через слой мелкозернистого материала (кварцевый песок, гравий, дроблёный антрацит).

Хлорирование – самый распространённый метод обеззараживания воды, процесс осуществляют в хлораторах хлорной известью или газообразным хлором.

Емкости, применяемые в системах водоснабжения можно классифицировать следующим образом:

по назначению — регулирующие, запасные и комбинированные или запасно-регулирующие;

по способу подачи воды в сеть — напорные и безнапорные;

по конструктивному выполнению — водонапорные башни, водонапорные колонны, подземные и наземные резервуары, пневматические водонапорные установки;

по применяемому материалу — железобетонные, кирпичные, стальные.

Запасные и регулирующие емкости позволяют обеспечить более или менее равномерную работу очистных сооружений и насос­ных станций II подъема, так как при их наличии отпадает необхо­димость подбора насосов на расходы в часы максимального водо-потребления. В качестве примера на рисунке. 2.4.1 представлена схема устройства резервуара чистой воды.

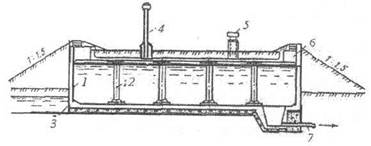

Рисунок 2.4.1 – Схема резервуара чистой воды

Правильный выбор размеров регулирующих емкостей, их числа и места расположения в системе водоснабжения может при­вести к снижению затрат на сооружение и эксплуатацию системы водоснабжения. Запасные емкости способствуют повышению надежности и бесперебойности работы систем водоснабжения.

Емкости в системах водоснабжения предназначаются для хра­нения регулирующих, пожарных, аварийных и контактных объемов воды. Регулирующий объем воды определяется на основании графи­ков поступления и отбора воды. Пожарный объем воды следует предусматривать в случаях, когда получение необходимого объема во­ды непосредственно из источника водоснабжения технически не­возможно или экономически нецелесообразно. Пожарный объем во­ды в баках должен рассчитываться на 10-минутную продолжительность тушения одного наружного и одного внутреннего пожаров.

При подаче воды по одному водоводу в емкостях следует пре­дусматривать аварийный объем воды, обеспечивающий в течение времени ликвидации аварии на водоводе расход воды на хозяйствен­но-питьевые нужды в размере 70% расчетного среднесуточного во-допотребления. Контактный объем воды необходим для обеспечения требуемого времени контакта воды с реагентом
