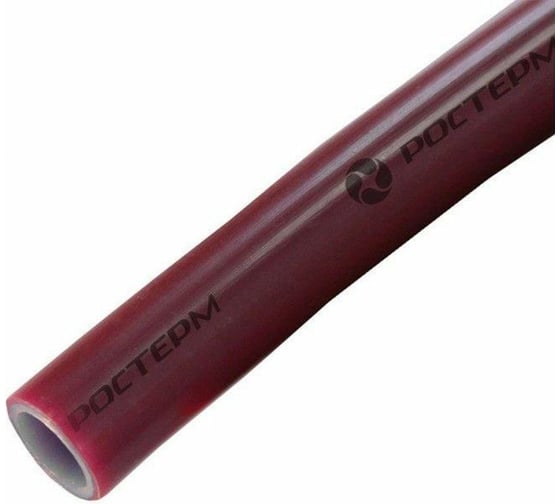

Труба РОСТерм PEX 16*2.0 Теплый пол EVOH бухта 100 м PTEV16-2.0F1

• на товары, произведенные в РФ — 5 лет,
• на товары, произведенные в Италии — 5 лет;
• на товары, произведенные в Китае — 2 года.

• Max давление: 16 бар
• Длина: 100 м
• Диаметр: 16 мм

Все характеристики

Спишите до 2410 р. бонусами Начислим 60 бонусов

• На складе: 1 шт.
• Самовывоз: 23 апреля, после 09:00, в 30 магазинах
• Курьером: 23 апреля, от 190 р.

Труба РОСТерм PEX 16*2.0 Теплый пол EVOH бухта 100 м PTEV16-2.0F1 используется в системах напольного отопления. Данное изделие обладает кислотно-защитным слоем EVOH. Труба выполнена из сшитого полиэтилена. Бухта — 100 метров.

Технические характеристики РОСТерм EVOH//PEX 16*2.0 /Теплый пол, бухта 100 м

• *Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой

Нашли ошибку в описании?

Этот товар из подборок

• Россия — родина бренда
• Россия — страна производства

Информация об упаковке

• Единица товара: Штука
• Вес, кг: 9,09
• Длина, мм: 800
• Ширина, мм: 800
• Высота, мм: 200

Сервисное обслуживание

Поможем решить любую проблему с товаром

Устраним любую неисправность по гарантии. Срок указан без учета логистики

Обращайтесь за обслуживанием в авторизованные сервисы производителя

Труба PEX для отопления Ростерм d 32 мм 4.4 мм 100 м

+149 баллов на карту МаксиПРО

Если товар оказался на складе другого шоурума, в течение двух дней привезем материал в нужный магазин.

Труба PEX для отопления Ростерм, d 32 мм, 4,4 мм, бухта 100 м произведена из сшитого полиэтилена, не подверженного коррозии и воздействию химических веществ.

Основные преимущества:
• удобное использование с фитингами PPSU;
• оптимальна для систем горячего и холодного водоснабжения;
• даже на участках с изгибом напор не снижается;
• выдерживает давление до 10 бар при температуре жидкости до 95 °C;
• высокая устойчивость к ударным нагрузкам;
• срок эксплуатации — 25 лет.

Труба предназначена для использования в центральных системах отопления, а также с газовым или электрическим котлом.

Система РОСТерм Теплый пол. Радиаторное отопление

1 Система РОСТерм Теплый пол Радиаторное отопление

2 Система РОСТерм Теплый пол Характеристика системы РОСТерм «Теплый пол из сшитого полиэтилена. 3 Общие рекомендации по проектированию системы РОСТерм Теплый пол. 3 Теплоотдача. 3 Теплотехнические показатели материалов. 4 Система РОСТерм Теплый пол из сшитого полиэтилена. Номенклатура. 4 Способы укладки труб РОСТерм Теплый пол из сшитого полиэтилена. 5 Преимущества системы РОСТерм Теплый пол». 5 Монтаж и укладка теплого пола. 6 Система РОСТерм для радиаторного отопления с EVOH Характеристика системы РОСТерм для радиаторного отопления с кислородным барьером EVOH.7 Значения основных характеристик труб РОСТерм для радиаторного отопления. 7 Хранение и транспортировка. 7 Фитинги PPSU — современное техническое решение. 8 Свойства PPSU материалы. 8 Фитинги PPSU с напрессовочной гильзой. 8 Соединение фитинга PPSU в разрезе. 8 Система РОСТерм для радиаторного отопления с EVOH. Номенклатура. 9 Монтаж фитинга PPSU с напрессовочной гильзой Push-fit PPSU 3 поколения. Номенклатура. 11 Преимущества. 12 Монтаж фитинга Push-fit PPSU 3 поколения Демонтаж фитинга Push-fit PPSU 3 поколения Монтаж системы РОСТерм для радиаторного отопления с EVOH. 13 Преимущества системы РОСТерм для радиаторного отопления с EVOH. 13 Особенности коллекторно-лучевой системы Способы подключения труб РОСТерм к отопительным приборам. 14

3 Система РОСТерм Теплый пол Характеристика системы РОСТерм Теплый пол из сшитого полиэтилена Трубы РОСТерм «Теплый пол» производятся из молекулярно-сшитого полиэтилена PEX-B. Сшивка полиэтилена приводит к образованию дополнительных поперечных связей между молекулами, что придает исходному материалу совершенно новые качества, а именно стойкость к воздействию высоких температур, что позволяет применять трубы из сшитого полиэтилена P E X в системах напольного отопления. Значения основных характеристик труб РОСТерм «Теплый пол» * Обозначение Наименование Величина T max Максимальная температура 70 С Траб Рабочая температура С Ртах Максимальное давление при температуре 20 С Максимальное давление при температуре 70 С 16 бар 6 бар L Линейное расширение 0,14 мм/м с п, ч * — в соответствии с ГОСТ Р Линеиное (тепловое) расширение Тепловое расширение изменение линейных размеров и формы тела при изменении его температуры. В случае напольного отопления трубы могут менять свои размеры при изменении температуры теплоносителя, учитывая жесткую фиксацию труб в теле стяжки, возникающее напряжение распределяется по толщине стенки трубы. В связи с этим не требуется организация дополнительных мероприятий по компенсации возникающего линейного расширения. Общие рекомендации по проектированию системы РОСТерм Теплый пол Теплоотдача перенос теплоты через ограждающую конструкцию от взаимодействующей с ней среды с более высокой температурой к среде с другой стороны конструкции с более низкой температурой (СП ). Монтажу системы напольного отопления предшествует разработка технического проекта, в котором должны содержаться: расчеты теплопотерь каждого помещения (теплотехнический расчет); расчеты гидравлических параметров системы (гидравлический расчет); чертеж (схема укладки контуров); спецификация материалов и оборудования. В процессе проектирования системы напольного отопления определяются следующие параметры: диаметр трубы, шаги глубина укладки; длина отопительного контура; конфигурация контура; температура теплоносителя. Проектировать контуры напольного отопления следует таким образом, чтобы направить поток горячего теплоносителя в наиболее холодные помещения к наружным стенам, окнам, входным дверям. Желательно каждое помещение отапливать отдельной петлей, большие помещения несколькими петлями. 3

4 РОСТЕРМ При расчете системы напольного отопления необходимо учитывать конструкцию пола, в которой будет установлена система, материал покрытия пола. В общей сложности теплоотдача, приходящаяся на каждый градус разницы между средней температурой поверхности пола и температурой воздуха в комнате, равна 11,5 Вт/м2. В хорошо утепленных современных домах в самое холодное время года отопительная нагрузка равна Вт/м2. Иными словами, для поддержания температуры в помещении 20 С при отопительной нагрузке на пол Вт/м2 температура поверхности пола должна быть на 4,5-5,5 С выше температуры воздуха в комнате. Над системой напольного отопления можно устанавливать практически любое покрытие пола, следует только учитывать, что разные материалы обладают разными свойствами Теплотехнические показатели материалов* Наименование покрытия Толщина слоя d, мм Теплопроводность Вт/мК Сопротивление теплопередаче R, мк/вт Общая толщина слоя d, мм Теплопроводность материалов относительно теплопроводности паркета* Текстиль 10 0,07 0, ,5*к Паркет 8 0,02 0,04 10 к Клей 2 0,02 0,01/0,05 10 к Искусственный материал 5 0,23 0, ,5*к Керамическая ,01 50*к плитка 12 Мастика 2 1,4 0,001/0,011 70*к Керамическая плитка ,01 Раствор 10 1,4 0,007/0,017 70*к Камень (мрамор) 15 3,5 0,004 Раствор 10 1,4 0,007/0,011 70*к Система РОСТерм Теплый пол из сшитого полиэтилена Номенклатура Изображение Наимено вание Труба РЕХ РОСТерм для теплого пола Диаметр внешний, мм *к 175*к * — в соответствии со СНиП , СП Толщина стенки, мм Вес, г/м Размер бухты, м 16,0 2,0 88, ,0 2,0 113,0 Труба РЕХ 16, ,0 88,0 РОСТерм для 200 теплого пола 100 с EVOH 20,0 2,0 113,0 200 ‘ Фитинг Евроконус для подключения коллекторных узлов Размер 15×1/2″ 15×3/4″

5 Система РОСТерм Теплый пол Способы укладки труб РОСТерм Теплый пол из сшитого полиэтилена Существует несколько схем укладки рабочей (греющей) петли: змейка, двойная змейка, спираль и спираль со смещенным центром. При монтаже петли в форме змеевика подачу горячей воды организуют со стороны наружной стены, возле которой теплопотери выше, чем в центре помещения. У такого контура неравномерное распределение тепла. Для того, чтобы это исправить, необходимо монтировать петли в виде двойной змейки или спирали. Области вблизи наружных стен здания называются граничными зонами. Здесь рекомендуется уменьшать шаг укладки трубы для того, чтобы компенсировать потери тепла. Шаг укладки является величиной расчетной, но, в любом случае, он должен находиться в интервале не более мм, в противном случае возникнет неравномерный нагрев поверхности пола. Расход трубы на 1 м2поверхности пола при шаге 20 см составляет приблизительно 5 погонных метров. В связи с возникающими гидравлическими потерями в контуре петли необходимо предусмотреть максимальную длину контура петли не более 100 метров. Таким образом, при шаге укладки 20 см площадь отапливаемого помещения составляет 20 м2. Участки большей площади необходимо обогревать несколькими петлями, каждая из которых, в свою очередь, подключается к распределительному коллектору. При наличии водяных теплых полов необязательно учитывать расположение мебели. Шаг укладки трубы зависит от диаметра трубы. Чем больше диаметр, тем больше расстояние между осями труб. Как правило, трубы диаметром 20 мм укладывают с шагом 20 см, трубы диаметром 16 мм укладывают с шагом 10 см. Укладка петель по принципу спирали Укладка петель двойной змейкой Преимущества системы РОСТерм Теплый пол Наиболее комфортное и равномерное распределение тепла в помещении Экономия тепловой энергии за счет низкой температуры теплоносителя и эффекта саморегуляции достигает 30% Все элементы системы скрыты — существуют новые возможности в дизайне и оформлении интерьеров Водяное отопление, в отличие от электрического, не создает электромагнитного излучения, вредного для здоровья человека Работает на любом источнике энергии (центральное отопление, котел — газовый или на жидком топливе, электричество) Надежность и простота эксплуатации 5

6 J РОСТЕРМ Монтаж и укладка теплого пола Производится разбивка помещения на участки (поля). Количество полей зависит от площади помещения и его геометрии. Максимальная площадь поля составляет 40 м2. Поверх бетонной стяжки укладывается основное покрытие пола (например, керамическая плитка). Затем на предварительно очищенное основание укладывается теплоизоляция. По периметру помещения приклеивается демпферная лента, которая служит компенсатором теплового растяжения бетонной стяжки, т.е. обладает свойством приостанавливать негативное влияние тепла, которое приводит к изменению размеров строительных материалов. Для устройства стяжки обычно применяют цеметно-песчаный раствор или пескобетон М-300. Рекомендуется также добавлять в стяжку пластификатор. Этот препарат уменьшает поверхностное натяжение воды, использующейся для приготовления раствора, и способствует увеличению объемной массы покрытия, что позволяет увеличить его теплопроводность и повышает предел прочности на сжатие. На слой теплоизоляции укладывается полиэтиленовая пленка мкм, выполняющая функцию влагоустойчивой изоляции. Полистирольная плита плотностью не менее 35 кг/м3 и толщиной мм, в зависимости от теплопотерь пола и теплового режима помещения, используется в качестве термоизоляции с целью ограничить потери тепла вниз. Полистирол — термопласт, который характеризуется высокой твердостью, хорошими диэлектрическими свойствами, влагостойкостью, легко окрашивается и формуется, химически стоек, физиологически безвреден. Труба РОСТерм РЕХ с шагом мм и выбранным типом укладки в зависимости от конструктивного решения укладывается на арматурную сетку. Арматурная сетка размерами 150x150x4 или 100x100x4 мм (пруток 4-5 мм) является основанием, к которому пластиковыми хомутами крепится труба теплого пола с шагом мм. Рекомендуемый размер листа (карты) 1000×2000 мм. Разрез отопительной панели системы Теплый пол бетонного типа* Напольное покрытие Бетонная стяжка 30 мм над трубой Труба РОСТерм РЕХ Арматурная сетка 150×150 мм Полистирольная плита плотностью не менее 35 кг/м3 и толщиной мм * — Конструкция соответствует СНиП и чертежам типовых деталей попов /88 (узлы 63,69, 75,81, 87), (узлы 140,147,149,160, 161).

7 Система РОСТерм для радиаторного отопления с EVOH Характеристика системы РОСТерм для радиаторного отопления с кислородным барьером EVOH* Система РОСТерм радиаторного отопления включает в себя трубы из сшитого полиэтилена (Pex-B) с кислородно защитным слом EVOH и фитингов из поливинилсульфона. Она может применяться для скрытой прокладки. Значения основных характеристик труб РОСТерм для радиаторного отопления** Труба из сшитого полиэтилена PEX EVOH 16 диаметр 20 диаметр 25 диаметр 32 диаметр Внешний диаметр трубы, мм Толщина трубы, мм Внутренний диаметр, мм Вес 1м трубы, кг/м SDR Длина бухты, мм Внутренний объем 1м, л Коэффициент линейного расширения, мм/мх С Коэффициент теплопроводности, Вт/мх К Шероховатость внутренней поверхности, мм Кислородная диффузия для труб с антикислородным барьером, не > мг/лхсут Максимальная рабочая температура, С Максимальная предельная температура, С Минимальная температура для работы с трубами, С *** Минимальная температура транспортируемой среды, С Рабочее давление при температуре +95 С, бар Минимальный радиус изгиба в холодном состоянии (+2 С ), мм Минимальный радиус изгиба в нагретом состоянии ( С ), мм 20 2, , ,162 0,4 0,14 0,007 0, ,2 0, ,422 0,4 0,14 0,007 0, * -отвечает требованиям СНиП , предписывающим применять в системах отопления полимерные трубы с показателем кислородопроницаемости не более 0,1 г/м3; ** -в соотствии с ГОСТ Р ; ***-в соотствии с СНиП Хранение и транспортировка Трубы производятся из экологически чистого сырья. При хранении и эксплуатации трубы не выделяют в окружающую среду токсичных веществ и не оказывают вредного воздействия на человека. Хранить трубы в бухтах необходимо на ровной поверхности. При хранении, транспортировке и монтаже труб РЕХ следует избегать их контакта с режущими и колющими деталями. Не упакованные в защитную пленку или картонную коробку трубы следует хранить в месте обеспечивающем отсутствие длительного прямого воздействия ультрафиолетовых лучей. 7

8 РОСТЕРМ Фитинги PPSU современное техническое решение! Полифенилсульфон (PPSU) уже давно используется в космической промышленности и в самолетостроении, пройдя испытание в самых тяжелых условиях эксплуатации. Он устойчив кагрессивным средам и превосходит по прочности латунь. Фитинги PPSU допускаются к скрытой прокладке, заливке в бетон, что существенно расширяет возможности при проектировании систем со скрытой разводкой. Их применение позволяет увеличить надежность системы небольшого числа разборных соединений, сократить количество используемой арматуры, уменьшить расход труб и упростить сервисное обслуживание и ремонт. Свойства PPSU материалы: максимальная температура длительной эксплуатации С; температура стеклования 220 С; хорошие диэлектрические свойства; высокая атмосферостойкость; высокая химическая стойкость (стоек к автомобильному топливу, растворителям, гидролизу и т.д.); высокая стойкость к растрескиванию; самозатухающий материал; нетоксичен; не подвержен коррозии; не хрупкий; не разрушается при температуре наружного воздуха до — 40 С. В данном каталоге представлены фитинги двух видов : с напрессовочной гильзой и push-fit 3 поколения. Фитинги PPSU с напрессовочной гильзой. Фитинги PPSU обладают уникальным запатентованным соединением, основанным на полном защелкивании напрессовочной гильзы и фитинга после завершенного соединения с помощью инструмента. Благодаря применению этих фитингов не происходит заужение диаметра \ (т.е. внутренний диамитр фитинга равен внутреннему диаметру трубы), что уменьшает гидравлическое сопративление системы в целом. Соединение фитинга PPSU в разрезе. Соединение 8

9 Система РОСТерм для радиаторного отопления с EVOH Система РОСТерм для радиаторного отопления с EVOH Номенклатура Изображение Наименование Изображение Наименование Размер Л % Переход L-образная трубка для радиатора Т-образная трубка для радиатора с накидной гайкой Водорозетка 16×15 20×15 16x15x16 20x15x16 16x15x20 20x15x20 25x15x20 20x15x25 25x15x25 16×1/2″ 16×3/4″ 20×1/2″ 20×3/4″ 25×3/4″ 25×1″ 32×1″** 16×1/2″ 20×1/2″ * Тройник переходный Напрессовочная гильза Крепление клипса Муфта соединительная Муфта переходная 20x16x20 20x20x16 20x16x16 16x20x16 25x20x25* 32x25x32** * x2,8 20×2,5 25×3,5 32×4,4** 16×20 20×25 16×25 25×32** Адаптер Евроконус Уголок 90е 15×1/2″ 15×1/2″ 15×3/4″ Переход внутренняя резьба (ВР) Переход наружная резьба резьба (HP) 16×1/2″ 16×3/4″ 20×1/2″* 20×3/4″* 25×3/4″* 25×1″* 32×1″** 16×1/2″ 16×3/4″ 20×1/2″* 20×3/4″* 25×3/4″* 25×1″* 32×1″** Тройник равнопроходный 16x16x16 20x20x20 25x25x25 32x32x32** Гофра защитная (красная и синяя) для 16 для 20 для 25 для 32 Запрессовочные тиски и насадки на тиски Экспандер и насадки на экспандер 16-32

10 $ РОСТЕРМ Монтаж фитинга PPSU с напресовочной гильзой: Шаг 1 Шаг 2 Необходимо ножнижами обрезать трубу из сшитого полиэтилена под углом в 90 ШагЗ Надеть напрессовочную гильзу на трубу в направлении,указанном на фитинге. Ш а г 4 Вставить в трубу экспандер с головкой требуемого диаметра до упора. Шаг 5 Равномерно сводить рукоятки расширителя за три цикла. Шаг 6 Вставить штуцер фитинга в трубу до последнего буртика. Запрессовывать гильзу на фитинг с помощью пресса с подходящими по диамертру трубы насадками. Первый цикл сводим рукоятки на 50%, разводим их до угла 90, затем на 80% и третий цикл на 100%, удержая экспандер в течение нескольких секунд. После каждого цикла труба поворачивается на 30 вокруг своей оси.

11 P ush-fit PPSU 3 поколения Система РОСТерм для радиаторного отопления с EVOH Новое поколение Push фитингов изготавливается из высококачественного, не токсичного, прочного, не подверженного коррозии, проверенного материала PPSU. Область приминения Применяется на системах горячего и холодного водоснабжения и отопления. Номенклатура Изображение I Наименование Размер Изображение Наименование Размер Муфта 16х16 20х20 25х25 32х32 Тройник 16х16х16 20х20х20 25х25х25 32х32х32 Муфта переходная 16х20 16х25 20х25 25х32 Уголок 90 16х16 20х20 25х25 32х32 Тройник 16х20х16 16х25х16 20х16х16 20х16х20 20х20х16 20х25х20 25х16х16 25х16х20 25х16х25 25х20х20 25х20х25 25х25х20 25х32х25 32х16х32 32х20х32 32х25х25 32х25х32 Трубка L-образная для радиатора Тройник Т-образный для подключения радиатора Переход с накидной гайкой 16х15 20х15 16х15х16 20х15х16 20х15х20 25х15х20 25х15х /2″ 16-3/4″ 20-1/2″ 20-3/4″ 25-3/4″ 32-1″ Переход ВР Уголок с 16-1/2″ 20-1/2″ 20-3/4″ 25-3/4″ 32-1″ 16-1/2″ щ Переход НР 20-1/2 » 20-3/4″ 25-3/4″ 25-1″ 32-1″ 16-1/2″ 16-3/4″ настенным креплением 11

12 РОСТЕРМ Преимущества: Рабочая температура 95 C, рабочее давление 10 бар; монтаж фитинга осуществляется в течение 25 секунд; соединение является восстанавливаемым, после демонтажа фитинг можно использовать повторно; смонтированный фитинг вращается вокруг своей оси на трубе, сохраняя герметичность и целостность соединения; разрешается скрытая прокладка соединения; применяется для монтажа систем из полипропиленовых, медных, полибутиленовых (PB), металлопластиковых и труб из сшитого полиэтилена; хорошие диэлектрические свойства.. Монтаж фитинга P ush-fit PPSU 3 покол ения : В зависимости от материала труб в процессе монтажа может потребоваться обработка кромок трубы c помощью специального инструмента. Шаг 1 Шаг 2 ШагЗ Ш а г 4 Отрезать трубу ножницами под прямым углом. Обработать отрезанную трубу каллибратора. Поставить контрольную метку на трубе. Установить трубу в фитинг, так чтобы метка скрылась под его краем. Соединение готово к эксплуатации. » Обработка каллибратора производится только для металлопластиковых труб и и труб из сшитого полиэтилена. Демонтаж фитинга Push-fit PPSU 3 поколения Шаг 1 Шаг 2 ШагЗ Установить рекупиратор на трубу. Прижимая рекупиратор к цанге фитинга извлекаем трубу. Извлеченную трубу необходимо обрезать по установленной ранее метке. Инструмент необходимый для монтажа/демонтажа Push-фитинга 3G. Данный фитинг можно применять повторно после демонтажа. Он не теряет своих технических свойств, что является преимуществом данной системы. 12

13 Система РОСТерм для радиаторного отопления с EVOH Монтаж системы РОСТерм для радиаторного отопления с EVOH Схемы радиаторного отопления могут быть самыми разнообразными в зависимости от размера системы и Двухтрубная система с горизонтальной разводкой (коллекторная и периметральная/ тройниковая) наиболее предпочтительная для использования в современном многоэтажном строительстве. Периметральная (тройниковая) система отопления: Периметральная (тройниковая) лучевая разводка Проклалка трубопроводов осуществляется по периметру помещения (этажа) с использованием тройников. Периметральная (тройниковая) плинтусная разводка Проклалка трубопроводов осуществляется по периметру помещения (этажа) с использованием тройников в местах установки радиаторов. Коллекторно-лучевая разводка Проклалка отдельных трубопроводов осуществляется от распределительного коллектора к каждому отопительному прибору. Преимущества системы РОСТерм для радиаторного отопления с EVOH Срок эксплуатации — не менее 50 лет при максимальном рабочем давлении 10 бар и температуре теплоносителя до 95 С (кратковременно до 120 С) Отсутствие коррозии Устойчивость к старению при температуре +110 С Отсутствие зарастания внутреннего диаметра после многолетней эксплуатации Значительная ударная прочность и стойкость Низкие потери напора на криволинейных участках Высокая устойчивость к воздействию химических веществ Низкий уровень шума при эксплуатации Абсолютная герметичность соединений в местах, недоступных для эксплуатации Быстрый и максимально надежный метод соединения, гарантирующий безопасное проведение работ в виду отсутствия пайки и сварки Независимость от источников энергии при проведении монтажа 13

14 $ РОСТЕРМ Особенности коллекторно-лучевой системы: В системе может использоваться только один диаметр труб (обычно это 16 мм), благодаря чему сокращается необходимый ассортимент труб и фитингов, а также упрощается проектирование и монтаж. Меньшее количество соединений — подключения имеются только на коллекторах и приборах, что существенно экономит время монтажа и полностью исключает человеческий фактор при сборке системы. Благодаря уменьшению количества соединений увеличивается надежность системы. Учитывая особенности укладки трубы, существует возможность замены поврежденного участка трубы без разрушения конструкции пола. Способы подключения труб РОСТерм к отопительным приборам Непосредственное подключение трубы к радиатору с помощью медных L- и Т-образных трубок Непосредственное подключение трубы к радиатору с помощью резьбовых латунных фитингов: Непосредственное подключение трубы к радиатору Непосредственное подключение трубы к радиатору с к 11 _. помощью Н-образнои гарнитуры и -образной медных Lгарнитуры -и Т- и через Н-образную гарнитуру образных трубок 14 Каталог «Система РОСТерм «Теплый пол». Радиаторное отопление» редакция от
