Технические характеристики и применение многослойных труб

Полимерные многослойные трубы обладают рядом преимуществ. Они легкие, хорошо соединяются друг с другом, длительно эксплуатируются. Многослойные трубы отличаются по техническим характеристикам.

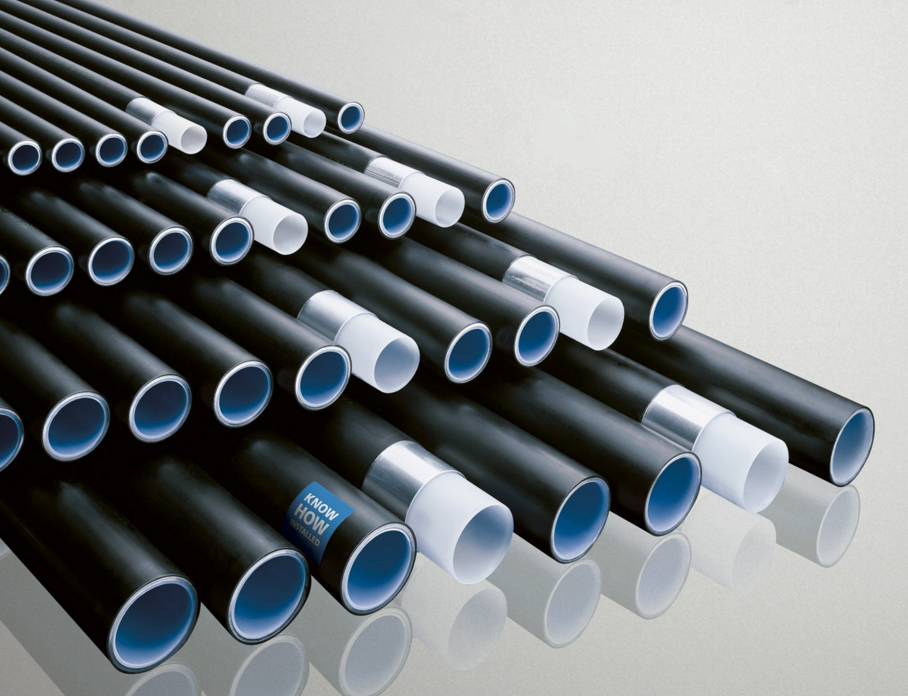

Полимерные многослойные трубы

Потребность в использовании нового материала

Для систем водоснабжения до недавнего времени применяли трубы из стали, срок эксплуатации которых 10-15 лет. Он сокращался из-за ошибок во время монтажа, низкокачественной воды, дефектов при изготовлении.

Медные конструкции дорого стоят и требуют специального оборудования для сварки. Алюминий очень мягкий, трубы быстро портятся.

Все это привело к необходимости перехода к новому материалу – полимерным универсальным многослойным трубам. С открытием полимеров возникла идея изолировать мягкий металл.

Состав многослойной трубы

Универсальная многослойная труба состоит из трех основных слоев и двух клеевых:

1. Пластик (чаще сетчатый полиэтилен).
2. Клеящее вещество.
3. Алюминиевая трубочка со сварным швом.
4. Клеящее вещество.
5. Пластиковый слой.

Такие трубы широко используются в быту и в разных системах коммуникаций. Толщина слоев может отличаться у разных производителей. Качество клеящего состава также имеет немаловажное значение.

Многослойная труба в разрезе

Особенности труб из полимерных материалов

Порядок эксплуатации труб определен ГОСТом, это 5 классов полимерных труб. Среди них — ГВС до 60 о С и до 70 о С. Остальные классы включают напольное отопление и отопление отопительными приборами.

Важно знать, из какого материала сделаны трубы. Это может быть полипропилен, сшитый полиэтилен, полибутен, хлорированный поливинилхлорид или теплостойкий полиэтилен.

Широко используется для горячего водоснабжения сшитый полиэтилен (PEX). На рынке России универсальные многослойные трубы представлены иностранными компаниями:

• Comap;
• TECEflex;
• GolanPlasticProducts;
• Uponor;
• Wavin и др.

В каталогах компаний можно сделать выбор подходящего товара. Для систем горячего водоснабжения подойдут многослойные трубы Uponor Aqua.

Трубы Uponor Aqua

Компания TECEflex представляет напорные трубы из полиэтилена высокой плотности для горячего и холодного водоснабжения. Их применяют при невысокой температуре теплоносителя и используют в многоэтажных домах и квартирах.

Температура эксплуатации металлополимерные многослойные трубы для горячего водоснабжения равна 95 о С. Сшитый полиэтилен может выдержать и более высокую температуру.

Металлополимерные напорные трубы делятся по диаметру: от 10 до 63 мм и от 75 до 110 мм. Изделия с меньшим диаметром выпускают в виде мерных отрезков или бухт, а с большим диаметром только в виде мерных отрезков.

Рабочее давление у многослойных труб первой группы 0,6 Мпа, а у труб второй группы- 2,5 Мпа. Монтируя водопроводы в домашних условиях, следует учитывать эти сведения из ГОСТа.

Сборка металлополимерных труб осуществляется с помощью фитингов, специальных крепежных элементов. Есть резьбовые фитинги для соединения металлополимерных труб, а есть пресс-фитинги для таких же трубопроводов. Резьбовые соединения являются разъемными, их можно демонтировать, переделывать. Монтаж на пресс-фитинги более надежный, но трубопровод уже нельзя будет разобрать. Для сборки лучше закупать трубы и фитинги от одного производителя.

Сборка металлополимерных труб

Преимуществом многослойных полимерных труб является гладкая внутренняя поверхность, которую не разрушают абразивные частички, содержащиеся в воде. Изделия обладают хорошей пропускной способностью. Внутри труб не накапливаются загрязнения.

Металлополимерные универсальные трубы имеют некоторые недостатки. У них низкая кольцевая жесткость, места стыков могут со временем ослабевать. Конструкцию нужно регулярно контролировать. Надежным способом соединения являются пресс-фитинги в которых разрезное кольцо заменено латунной гильзой.

Для холодного водоснабжения подойдет обычная недорогая труба, а для горячего водоснабжения только многослойная напорная полимерная. В ней есть алюминиевая вставка, которая обеспечивает целостность конструкции при нагревании.

Износостойкость не регламентируется ГОСТом. При правильной эксплуатации, своевременном осмотре металлополимерные изделия прослужат долго. Перевозить их можно на любом транспорте, так как это безопасный груз.

Советы при покупке

Прежде чем покупать напорные многослойные трубы нужно ознакомиться с технологией изготовления и качеством слоев. При сварке лазером на трубах не будет швов. Такие изделия дорогие, но качественные.

При сварке металла с пластиком ультразвуком изделие становится более хрупким, при монтаже могут быть некоторые проблемы.

В настоящее время полимерные многослойные трубы очень востребованы. Но при выборе универсальных труб для горячего водоснабжения нужно сделать выбор: экономия или надежность. На них наносится маркировка в соответствии с документацией изготовителя. Для сохранности и безопасности перевозки они должны быть упакованы.

Изделия не выделяют в окружающую среду токсичных веществ и безвредны для организма человека. При сборке средства индивидуальной защиты не нужны.

При сварочных работах возможно выделение в воздух летучих продуктов окисления. Необходимо проветривать помещение.

Важно соблюдать требования пожарной безопасности. При возгорании можно использовать огнетушители любого типа.

Металлополимерные трубы: 5 секретов производства и их применение

В нынешний момент металлополимерные трубы популярны и востребованы в строительной и сантехнической сфере. Возможность такого изделия безгранична и выполняет не одну полезную функцию – проводит жидкости с температурой больше 100 градусов и может изгибаться под нужным для рабочего углом, при этом материал остается целостный и не повреждается.

Полимерные трубы имеют в составе алюминий и полиэтилен, что удобно при использовании в монтаже отопительной системе, где проходит транспорт жидкости с высокой температурой.

Металлополимерные трубы для водоснабжения гибкие, монтируя, сварочный аппарат не применяется, необходимо соединение с фитингом. Благодаря этому их используют для:

1. Монтажа пола с подогревом.
2. Маскировки труб водоснабжения в стене.
3. Проводки отопления к радиатору.
4. Поливочных систем в огородах и садах.

Производство металлополимерных многослойных труб: Valtec, Pex al pex, Herz, Henco, Rehau и другие производители

Производство металлополимерных труб требует тончайшей компьютеризированной работы на заводе

Процесс производства труб с запорной арматурой

• Берут тонкую алюминиевую ленту и варят ее из двух частей, для этого подходит метод нахлеста – один на другой, или стыка. Затем сварят ультразвуком и в средину и на верхушку, наносится полиэтиленовый слой, закрепляют специальным клеем;
• Маркировка трубы это следующий этап, при этом на каждую из них наносят цифры и буквы, которые обозначают плотность и количество слоев.

Конструкция по ГОСТу с прокладками и одинарным фиксатором

Если посмотреть в разрезе, то многослойные трубы имеют такую конструкцию:

1. Первый слой – это наличие наружного полиэтилена;
2. Второй слой – фольга из алюминия.
3. Слой клея.
4. Четвертый слой – наличие внутреннего полиэтилена.

Благодаря такой конструкции линейное расширение металлической пластины и полиэтилена нормализуется. Чтоб изделие было красивым и выглядел эстетично, для этого производители окрасили его белым цветом. Монтаж металлополимерных труб требует определенных навыков.

Совет: перед тем, как осуществить монтаж металлополимерной трубы, обратите внимание на ее толщину, от этого зависит дальнейший выбор соответствующих фитингов для перехода.

Характеристики труб диаметром 15, 20, 25 мм

Многослойные металлополимерные трубы для отопления справляются с разными проблемами и задачами, возложенными на них. Такие проблемы как коррозии, ржавчина, конденсат распространенные неполадки. Но изделия из металлополимера имеют характеристики, которые защищают их от таких проблем:

• Коррозий;
• Заиливание и зарастание;
• Устойчивы к внешней среде;
• Хорошо пропускают внутреннюю жидкость. У других изделий из металла такая способность ниже в 1,5 раза;
• Монтаж металлопластиковых трублегко осуществить из-за легкого веса изделия;
• Пластичны, хорошо гнутся и не трескаются;
• Не проводят тепло;
• Надежные;
• Служат десятки лет;
• С хорошей звукоизоляцией;
• Имеет свойство антистатика;
• Легкий монтаж, который можно осуществить без помощи специалиста;
• Не высокая цена и красивый внешний вид.

При производстве многослойных изделий, с помощью которых монтируют водопровод, используют изделия разных диаметров от 17 до 60, если труба канализационная или для отопления, то металлополимерные многослойные трубы для горячего водоснабжения применяют от 16 до 22 миллиметров в диаметре.

При максимальном рабочем давлении металлополимерной магистрали во время эксплуатации, используют давление в 10 бар – оно самое предельное для перепада температур.

Область применения труб для монтажа горячего и холодного водоснабжения, отопления

Благодаря отменным техническим характеристикам металлополимерные вакуумные трубы широко используют в быту и разных системах коммуникаций. Их срок службы тянется на десятки лет, поэтому это экономично и удобно для пользователей, кроме этого, изделия надежны и изготовлены из материалов высокого качества.

Совет: перед тем, как выбрать нужную трубу и установить ее, правильно подберите, чтоб она максимально хорошо выполняла свою работу, проводила тепло или воду.

Полимерные трубы используют:

1. Для транспортировки жидких и газообразных веществ в производстве, сельском хозяйстве, транспорте, садоводстве.
2. Транспортировке горячей и холодной воды.
3. Кондиционировании.
4. Транспортировке сжатых жидкостей.
5. В целях защиты электрической проводки.

Совет: если вы покупаете металлопластиковую магистраль для бытовых разводок, выбирайте среди тех, диаметр которых составляет 16-20 миллиметров, для производственных целей покупайте только 40-вый диаметр.

Стоит обратить и на ограничения, которые бывают при работе с такими трубами. Металлополимерные многослойные трубы используются во всевозможных отраслях.

Не рекомендуют применение в:

• В открытой инженерной системе, так, как жидкие составляющие замерзают при минусовой температуре;
• Для системы противопожарного водопровода;
• Для предохранительного и сигнального трубопровода.

Совет: для монтажа необходимо соединение прессовым обжатием полимерных многослойных труб, в процессе работы обязательно позаботьтесь об этом. В дальнейшей эксплуатации соединения помогут пропускать жидкости с высокими температурами и прослужат больше 10 лет.

Полимерные соединения для трубопровода подбирайте в строительных магазинах, размер которых соответствует толщине изделия.

Как выбрать изделие: цена и качество

Перед покупкой металлопластиковых труб ознакомьтесь с технологией изготовление и количеством слоев, как проводили соединение, сварку. Если сварка проводилась лазером, то на изделии не будет ни одного шва, такая труба качественная и дорогая, в использовании очень прочная.

Если сварили изделие ультразвуком, металл внахлест с пластиком. В таком методе применяли компенсацию толстого сварного шва, который образовывался при изготовлении, таким образом, слой металл стал тоньше. Это говорит, что изделие хрупкое, монтаж вызывает некоторые сложности. Металлополимерные трубы пользуются большой популярностью.
