Теплый пол по деревянным лагам: пошаговая установка своими руками

Теплый пол – очень популярный на сегодняшний день вид отопления, используемый как самостоятельно, так и наряду с другими системами. Когда он появился, его использовали преимущественно на первых этажах зданий, применяя бетонную стяжку.

Такая стяжка обладает достаточно большим весом (около 300 кг на м2) и не может использоваться в большинстве деревянных домов, особенно на вторых и третьих этажах, так как перекрытия конструкции попросту не выдержат такой нагрузки.

Первыми монтировать теплые полы без мокрой стяжки начали финны, которые придумали особую технологию с применением гипноволокнистых листов. Со временем появлялись все новые и новые способы укладки, которые позволяют использовать данный вид отопительной системы в любых зданиях, независимо от их прочности и этажности. Они позволяют легко проложить трубы с теплоносителем не только в полноценных жилых домах, но даже в таких легких постройках как деревянная сауна или баня.

Теплый пол на деревянном основании.

Сегодня мы рассмотрим несколько способов пошаговой установки теплого пола по деревянным лагам, хотя на сеемом деле их гораздо больше, и в каждый могут быть внесены некоторые изменения в зависимости от конструктивных особенностей помещения.

Теплый водяной пол для деревянных перекрытий пошагово

Итак, мы пошагово делаем водяной пол на деревянном. Если последний необходимо делать с нуля, то начало работ будет происходить со следующих пунктов:

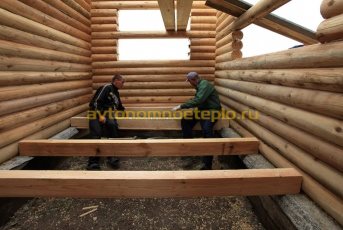

1. Лаги являются основой деревянного пола, и его обустройство начинается с их установки. Их укладывают на расстоянии 60 см друг от друга, что гарантирует высокое качество и прочность будущей поверхности. Закрепление осуществляется с помощью специальных оцинкованных опор, которые можно купить в любом строительном магазине.
2. После того как лаги закреплены, из обычных досок выкладывается черновой пол, который необходим для укладки гидроизоляции и утеплителя. Гидроизоляционной пленкой необходимо обернуть и сами лаги. В качестве утеплителя можно использовать минеральную плиту ну базальтовой основе, уложенную в несколько слоев так, чтобы ее общая толщина составляла 10 см.
3. Поверх гидро- и теплоизоляционного слоя на лаги укладываются и монтируются доски основного пола.

Устройство пола на лагах.

Если у вас уже имеется готовое деревянное перекрытие, и вам предстоит только обустройство теплого пола, вы пропускаете предыдущие пункты и занимаетесь исключительно подготовкой основания. Оно тщательно очищается от мусора, при необходимости выравнивается до допустимой нормы.

В пошаговой инструкции для теплого водяного пола по деревянному перекрытию следующим пунктом является монтаж сухой стяжки, в которой будут располагаться трубы теплого пола. Ее можно изготовить из самых разных материалов: гипсоволокнистых листов, пенополистирола, ДСП и других. В нашей статье о том, как сделать водяной теплый пол на деревянном основании пошагово, мы рассмотрим вариант с ДСП.

1. На чистовой пол укладываются заранее подготовленные доски ДСП. Чтобы правильно вырезать фрагменты, целая доска прикрепляется к лагам и на нее наносится контур, по которому будут располагаться трубы. Углы у полос делают закругленными в тех местах, где будет происходить изгиб системы. Готовые фрагменты укладываем в такой последовательности: сначала один ряд вдоль стен, а затем – по всей площади помещения. Между полосами оставляем зазор, достаточный для того, чтобы уложить в него трубы, но при этом не оставляющий слишком много свободного пространства.

Монтаж ДСП

2. Монтируем теплораспределители – специальные металлические листы, изготовленные из оцинкованной стали или алюминия, и имеющие специальные профили под трубы. Они необходимы для того, чтобы система работала более эффективно, а тепло распределялось по всей поверхности пола равномерно. Если вы хотите сэкономить, можно использовать обычные листы из оцинкованного железа, продающиеся в любом строительном магазине. Их толщина должна составлять 0,5 мм. Металлические листы крепятся к уложенному ДСП при помощи простых гвоздей.

Укладка теплораспределительных пластин.

3. В канавки металлических листов прокладываем трубы отопительной системы, которые затем подключаются к коллектору.

Прокладка труб

4. Система опрессовывается (заполняется водой и выдерживается под давлением) для того, чтобы убедиться в ее герметичности и работоспособности.

5. На выложенную конструкцию при помощи саморезов крепятся листы фанеры. Они должны иметь толщину не менее 1 см. Между фанерой оставляется зазор шириной 0,5 мм, который по желанию можно заполнить герметиком. Он необходим для того, чтобы чистовой пол не деформировался в случае того, если древесина вберет влагу и расширится.

Отделка пола фанерой.

6. В пошаговой инструкции для водяного теплого пола на деревянном основании последним этапом является укладка финишного напольного покрытия. При использовании описанной технологии оно может быть изготовлено из любых материалов — плитки, ламината, ковролина. Если выбирается ламинат, то подложка из фанеры не используется в связи с теплоизоляционными свойствами данного материала. Если предстоит уложить линолеум, нельзя выбирать дешевые варианты, так как при нагреве они могут издавать неприятный запах.

Советы: 1. Для теплого пола лучше приобретать трубы диаметром 1,6 см, так как именно в них циркуляция теплоносителя происходит самым оптимальным образом.

1. Не стоит делать длину отопительного контура более 100 м, так как при прохождении более длительных расстояний теплоноситель будет остывать, и в некоторых зонах температура пола будет значительно ниже. Если вам необходим более длинный контур, лучше разбейте его на участки.
2. Для того чтобы сделать систему отопления более эффективной, специалисты рекомендуют использовать обмотку для труб из фольги.
3. Модули из ДСП, отфрезерованные на заводе и готовые к эксплуатации, можно купить в специализированных строительных магазинах. В такие наборы входят все необходимые составляющие – от крепежей до металлических теплораспределителей и труб. Стоимость таких наборов значительно превышает цену обычных листов, но при этом значительно сокращаются трудозатраты и время на создание сухой стяжки.
4. Правильно подбирайте контур, по которому будете укладывать трубы – «змейка» просто укладывается, но подходит только для небольших помещений, так как теплоноситель по пути в ней успевает остыть, и в некоторых зонах пола будут образовываться холодные пятна. В больших комнатах лучше использовать «спираль».

Контуры теплого пола

Второй вариант обустройства теплого пола по лагам

Есть еще одна технология, которая многим может понравиться. Пошагово она выполняется следующим образом:

1. Между лагами делается фальшпол из деревянных досок, ОСП и ДСП.
2. Между балками укладывается утеплитель, в качестве которого лучше всего использовать пенополистирол с бобышками. Он не только обладает отличными характеристиками в плане теплопроводности, но и позволяет быстро и удобно уложить трубы и металлические отражатели. Поверхность утеплителя должна практически доходить до верхней кромки лаг, но при этом элементы теплого пола не должны упираться в подложку.
3. В лагах подготавливаются пазы в тех местах, где трубы будут их пересекать. Сами трубы необходимо обернуть в гофру в тех местах, где они будут проходить через паз, чтобы в результате температурных расширений материалов они не терлись об древесину.
4. Укладываются металлические теплоотражатели и водяные трубы.
5. Система проходит проверку на работоспособность и герметичность, после чего можно приступать к изготовлению подложки и финишной отделке.

Теплый пол на утеплителе.

Теплый пол на утеплителе

Для того чтобы сократить рабочий процесс, трубы теплого пола можно расположить непосредственно на слое утеплителя, располагающегося на фальшполу. В данном случае в качестве утеплителя необходимо использовать только полистирол, который сделает работу системы максимально эффективной. Минеральная вата подобными теплопроводящими свойствами не обладает.

При данном способе трубы будут располагаться ниже уровня лаг. Пространство до нужного уровня можно залить гипсовой смесью, либо, если вы хотите полностью обойтись без мокрых процессов, засыпать обычным песком. Эти материалы станут своеобразным аналогом бетонной стяжки, хоть и менее эффективными, и будут проводить тепло к основному полу.

Самый простой вариант укладки теплого пола по лагам

Существует очень простой вариант укладки теплого пола по лагам, который не предполагает создания стяжки вообще. Она гораздо быстрее монтируется, но при этом имеет существенный недостаток: из-за отсутствия теплопроводящих материалов пол хуже нагревается, и определенная часть тепла уходит не вверх, а вниз. По такой технологии теплораспределительные элементы крепятся непосредственно к самим лагам, и трубы как бы провисают в их желобах над фальшполом. Металлические пластины в данном случае также выступают в качестве еще одного выравнивающего слоя перед финишной отделкой пола.

Теплый пол по лагам.

Вывод. Правильно спроектированный и установленный теплый пол позволяет значительно повлиять на температуру и создать комфортную обстановку в доме. Монтаж теплого водяного пола на деревянное основание – задача не столь сложная, какой может показаться изначально человеку, не имеющему особого опыта в проведении строительных работ. Если вы будете четко следовать инструкции, у вас получится изготовить качественную отопительную систему, которая прослужит долгие годы. Технологий монтажа систем на лаги существует достаточно много, поэтому каждый выбирает для себя наиболее подходящую в зависимости от особенностей помещения и собственных возможностей.

Укладка теплого пола на деревянный пол

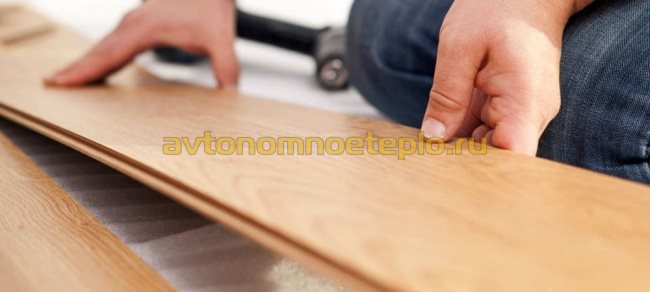

Укладка электрического теплого пола в деревянном доме

Хотя большинство профессиональных строителей рекомендует применять водяные системы отопления для частного деревянного дома, современные технологии позволяют безопасно использовать для этой цели греющий кабель и маты.

Содержимое:
1. Можно ли уложить кабельные полы на дерево
2. Теплый электрический пол под деревянный пол
3. Электрический теплый пол на деревянное основание
4. Основы безопасной эксплуатации

При укладке учитывается пожаробезопасность здания, проектируется и разрабатывается схема раскладки провода с максимальной производительностью, а также принимаются другие нюансы, связанные с проведением работ и безопасной эксплуатацией системы. Только в таком случае электрический теплый пол в деревянном доме создаст максимально комфортный микроклимат в помещении.

Можно ли уложить кабельные полы на дерево

Грамотно уложенный электрический тёплый пол в деревянном доме абсолютно безопасен. Кабель, как правило, снабжен двойной защитой, что сводит вероятность возникновения пожара к минимуму.

Существуют специально разработанные правила и основы безопасной эксплуатации, учитывающие особенности строительного материала с высокой вероятностью возникновения пожара.

Не стоит осуществлять монтаж в деревянном доме самостоятельно. Только профессиональная бригада сможет учесть все нюансы укладки и обеспечить соблюдение норм безопасности.

Правильный выбор расходных материалов, соблюдение определенных ограничений в процессе эксплуатации, делают возможным применение электрических полов в доме из натурального дерева, бруса или оцилиндрованного бревна.

Теплый электрический пол под деревянный пол

Укладка электрического кабеля под дерево имеет несколько нюансов, связанных с правилами безопасной эксплуатации:

• Максимальный слой доски монтируемой сверху кабеля варьируется в зависимости от сорта дерева. Для хвойных пород толщина составит 22 мм, для твердых 24 мм.
• Оптимальным является использование греющего кабеля на первом этаже помещения. При необходимости допускается укладка на втором этаже частного деревянного дома, но это потребует использовать дополнительную изоляцию.
• Предел удельной мощности для раскладываемых матов или кабеля по деревянным лагам не должна превышать 130Вт/м². Превышение показателей приводит к повышенному риску возгорания и является грубым нарушением правил безопасной эксплуатации.
• Сверху напольного покрытия в месте прохождения провода запрещается устанавливать мебель, класть ковер и т.д. Низкая теплопроводность деревянного покрытия приводит к быстрому перегреву кабеля, что приводит к сокращению сроков эксплуатации провода.
• Пирог теплого кабельного пола для деревянных перекрытий должен состоять из: гидроизоляции и паробарьера, фольгированного утеплителя. Верхний слой подложки расчерчен для более удобного монтажа провода.

При соблюдении перечисленных выше рекомендаций, допускается применение любого способа укладки теплых полов в деревянном доме:

1. Укладка провода в бетонную стяжку.
2. Монтаж кабеля или нагревательных матов между лагами.

Максимальный температурный режим, позволяющий избежать возгорания, не больше 40°С. При этом, для обеспечения безопасности, следует позаботиться о противопожарной защитной обработке древесины от возгорания.

Электрический теплый пол на деревянное основание

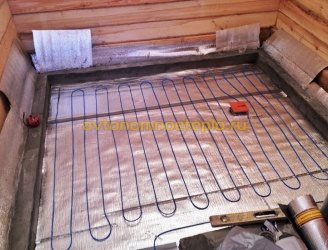

Укладка кабельных электрических мат по деревянному перекрытию пользуется большей популярностью за счет того, что для монтажа не приходится снимать уже уложенные доски.

Существует несколько способов выполнения данной операции.

1. Монтаж кабельного пола на деревянный пол в специально подготовленные штробы. Глубина прорезов должна быть около 2 см. Укладка кабельной системы обогрева на деревянный пол требует сравнительно небольших материальных расходов, но определенных затрат по времени.
2. Метод монтажа поверх деревянных полов. Половицы накрывают фанерой, выравнивая все неровности основания. После раскладывают нагревательные маты, монтируют любое понравившееся напольное покрытие: ламинат, паркет, линолеум .

Обязательно изготавливается схема укладки нагревательного кабеля. Подробный план расположения провода поможет избежать механического повреждения кабеля в процессе проведения дальнейшего ремонта в помещении.

Основы безопасной эксплуатации на пожароопасных поверхностях

Дерево является строительным материалом с высокой степенью пожароопасности. Особенностью деревянных конструкций является возможность их возгорания, не от открытого огня, а вследствие постоянного нагрева поверхности.

В конструкции электрического теплого пола под деревянную поверхность необходимо учитывать эти особенности, что отразится на выборе кабеля и безопасной эксплуатации системы отопления.

1. Наиболее безопасным считается обогрев деревянного пола саморегулирующим греющим кабелем. Тепловая матрица, входящая во внутреннее устройство провода, автоматически изменяет интенсивность нагрева по мере прогревания воздуха в помещении.
   Применение саморегулирующихся кабельных теплых полов на деревянном основании оправдано, так как практически полностью исключаются ситуации, связанные с перегревом по причине поставленной сверху мебели.
2. Популярностью пользуются и нагревательные маты. Простая и удобная конструкция позволяет выполнить быстрый монтаж полов на уже существующее основание.
   Устройство электрических мат теплых полов в деревянном дачном доме не требует дополнительных материальных затрат и глобального проведения строительных работ.
3. Меры безопасности. Обязательно используется кабель с двойной степенью защиты. Полы подключаются непосредственно к автомату, устанавливается УЗО. В точках прохождения кабелем опорных брусьев, делают пропилы с изоляцией стенок фольгированным материалом.

Теплые электрические полы создают комфортную и благотворную атмосферу в деревянном доме. Современные методы строительства и тщательный подбор качественных материалов, обеспечит максимальную безопасность эксплуатации греющего кабеля и матов.

Расчет мощности и температуры тёплого водяного пола

Технология укладки тёплого пола на деревянное основание

Главное преимущество водяного тёплого пола на деревянном полу в том, что нет «мокрого» процесса, то есть обустройства стяжки. Основанием служат доски уже имеющегося полового покрытия, между которыми не допускается наличие щелей. Если покрытие старое и в нём имеются зазоры, то в них нужно уложить материал для теплоизоляции. Если же имеются сомнения по поводу долговечности и качества полового покрытия, то лучше не рисковать и убрать старое и установить новое основание.

Теплоизоляция пола в деревянном доме нужна для улучшения микроклимата. Особенно важна качественная теплоизоляция пола на первом этаже дома из дерева. Для утепления применяют минеральную вату или плиты пенопласта. Утеплитель заключают в гидро- и пароизоляционные плёнки. В деревянных перекрытиях между этажами утеплитель предназначен для изоляции от шума.

Особенности устройства водяного тёплого пола в доме

При строительстве деревянного дома с устройством тёплого полового покрытия на деревянное основание используют два вида настила: реечный и модульный. При модульном типе формирование водяного пола происходит на готовые модули из ОСП или ДСП. При этом в древесно-стружечной плите сделаны каналы под обогревающие трубы. При реечном типе трубы укладываются на поверхность из ДСП определённой ширины.

В образованных пазах между полосами помещают полоски из алюминия, на которые потом укладывают трубы для водяного отопления. Сверху установленный трубопровод укрывают специальными прокладками, к примеру, из вспененного полиэтилена. Прокладки предназначены для поглощения конденсата. Затем приступают к заключительному этапу ─ укладыванию чистого пола.

Тёплый пол на деревянную основу

Основанием под тёплое половое покрытие является настил из досок уже на имеющуюся базу или новую базу облегчённого устройства. На подготовленную основу вразбежку укладывают отдельные доски. Щель между ними в два сантиметра предназначена для укладывания трубы. На торце досок (через одну) делают закругления. Это необходимо для того, чтобы было удобно заворачивать трубы при выполнении петель «змейки».

Как и обычные подогреваемые полы по стяжке, деревянные тёплые покрытия бывают:

Электрический обогревающий настил в деревянном доме

Электрический пол ─ это устройство, проводящее ток, которое представляет собой обогревающие кабели, маты или плёнку. Если в качестве источника тепла используется нагревательный электропровод, то:

• электропровод не должен касаться теплоизоляционного слоя и деревянного настила;
• для пересечения лаги линией провода в деревянном бруске делают пропил 10 на 10 сантиметров и изолируют скотчем из алюминия или фольгой.

Некоторые строители полагают, что самый приемлемый электрический теплоноситель в полу ─ плёночный инфракрасный нагреватель. В доме из дерева он прекрасно подходит для укладывания на деревянную основу в комнатах площадью до тридцати квадратных метров.

Единственное ограничение для этого настила в том, что температура нагреваемого основания не должна превышать двадцать семь градусов по Цельсию.

Тёплое половое покрытие под основание из дерева

При выполнении тёплого пола, завершающее покрытие деревянного настила укладывается обычно на лаги.

Деревянные балки устанавливают на расстоянии 60 сантиметров. Между лагами или по настилу над ними производят разводку труб под тепловой носитель. Также между лагами укладывают теплоизоляционный материал, например, минеральную или базальтовую вату, пароизоляционную плёнку и полистирол.

Достоинство инфракрасной системы под настил из дерева состоит в её лёгкости, небольшой высоте и удобстве установки элементов для обогрева. Плёнку разворачивают прямо на теплоизоляционные маты, а сверху настилают деревянное чистовое покрытие.

Выполнение тёплых деревянных полов. Структура настила

Настильные устройства модульного и реечного вида, применяемые для тёплого водяного настила, связывает то, что обе системы укладывают прямо на лаги или деревянную основу, которая опирается на балки .

В модульном виде для создания отопительной системы применяют готовые модули из древесно-стружечных плит с уже сделанными каналами для установки алюминиевых пластин и линий труб.

В реечном виде настила каналы формируют вручную из полос той же ДСП или доски. Распределительные тепло полосы и трубы для теплового носителя располагают в пазах между полосками ДСП или досками.

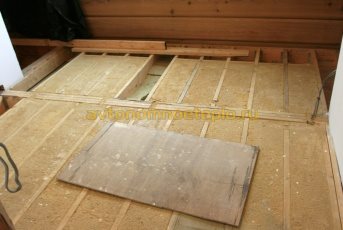

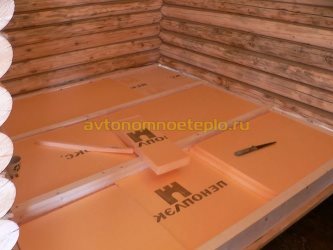

Пароизоляционные и теплоизоляционные материалы помещают между лагами. Трубы, помещённые в канавы или на профильные пластины, накрывают специальной маркой картона или вспененным полиэтиленом.

Отлично будет смотреться уложенный сверху чистовой паркетный или ламинированный пол.

Водяной тёплый пол под деревянное основание

Тёплый водяной пол ─ это установленный под напольным покрытием трубопровод, по которому передвигается горячая вода в качестве теплового носителя. Сначала собирают фальшпол, необходимый для того, чтобы уложить на него материал теплоизоляции. При этом и снизу и сверху его защищают плёнкой изоляции.

После обустройства настила над пазами раскатывают рулоны фольги. Уложенный в паз трубопровод диаметром 16 миллиметров оборачивают фольгой, края которой крепятстеплером к доске настила. Если обогреваемый пол устраивают на втором этаже, то основой под тепловую изоляцию служат листы фанеры. прикреплённые к нижней поверхности плиты ОСБ или тонкие доски. После укладывания трубопровода делают чистый пол.

Все устройства отапливаемых полов на деревянном основании, и водяные, и электрические практически не шумят и абсолютно безопасны. А благодаря возможности регулировать подачу тепла не только даёт хороший микроклимат в отапливаемом доме, но и оказывает позитивное влияние на семейный бюджет.

Нужно отметить, что получить наилучший тепловой эффект от напольной системы отопления можно только при условии качественного утепления дома. Система отопления, заложенная в устройство деревянного основания, отлично сочетается почти со всеми половыми покрытиями. А вот эффективность и долговечность системы для обогрева зависят не от самих труб, а от компетентного расчёта и точного, качественного выполнения.

Как сделать водяной теплый пол на деревянном полу

Большинство людей полагает, что система «теплый пол» не нужна для деревянных покрытий. Это объясняется, главным образом, такими преимуществами натурального материала, как легкость и хорошие изоляционные свойства. Кроме того, монтаж затрудняется из-за возможной деформации натуральной древесины в связи с перепадом температур и уровня влажности. Тем не менее, сегодня уже найдено решение задачи, как совместить дощатое покрытие с современной системой отопления пола.

Монтаж пола без стяжки

Водяной теплый пол без стяжки сегодня используется довольно часто. Бетонное основание, безусловно, является надежным, однако его удастся установить отнюдь не в любом помещении. Именно в этих случаях и применяют альтернативную систему пола с подогревом. Монтаж таких конструкций легче оформления стяжки, а в эксплуатации они ничем ей не уступают.

Система теплого пола без стяжки

Если дом построен из бруса, в комнатах низкие потолки, выполнение бетонной стяжки может дополнительно «захватить» и без того небольшое пространство. Кроме того, укладка бетонного основания – трудоемкая и грязная работа. В таком случае идеальным решением для вас станет водяной теплый пол в деревянном доме своими руками.

Водяной пол без бетонной основы устанавливается на деревянное или полистироловое покрытие. Трубы прокладывают в специальные углубления. Для более качественного распределения теплого воздуха монтируют специальные металлические пластины. Уложенная система труб сверху прикрывается гидроизолирующим материалом, а на них наносят финишное покрытие.

Система трубопровода для деревянного теплого пола

Достоинства водяного теплого пола

Обладая небольшой толщиной, такая система позволяет сэкономить полезную площадь комнаты. Монтаж конструкции легко осуществлять на любой вид перекрытия. При этом сразу после установки можно выполнять отделку поверхности.

Некоторые особенности монтажа

Механизм функционирования системы теплого пола предполагает передачу энергии от теплоносителя находящемуся над ним материалу и финишному покрытию. Затем пол, нагреваясь, отдает тепло в комнату.

Устройство водяного теплого пола

Если на полу выполнена обычная стяжка бетоном, этот принцип отлично работает. Однако в том случае, когда уложенные трубы, наполненные водой или этиленгликолем, окружает не бетонное основание, а натуральная древесина, природный материал препятствует теплоотдаче. Безусловно, водяные теплые полы на деревянный пол монтировать можно, но при этом необходимо учитывать такие нюансы. Древесина все же не пропустит всю полученную при нагревании энергию в подполье, но отопление в помещении может оказаться не столь эффективным.

Несмотря на это, традиционная бетонная стяжка – не лучшее решение проблемы, поскольку тяжелый слой из бетона будет оказывать давление на дощатое перекрытие. Даже если при строительстве выполнить надежную конструкцию, натуральное дерево может не выдержать большую нагрузку. Кроме того, зачастую в деревянном доме требуется обустроить ванную комнату или баню, установив в таких помещениях теплый пол, а слишком прочное и массивное основание в таких комнатах делать нецелесообразно.

Напольное покрытие водяного теплого пола

Не менее важный фактор, затрудняющий установку системы, – наличие подложки, которую обязательно нужно прокладывать на деревянный пол. В основе материалов для подложки различные виды утеплителей, которые также препятствуют свободному прохождению тепла. Тем не менее, все негативные моменты установки можно и нужно учесть и успешно справиться с задачей. Итак, если вы заинтересовались, как сделать теплый пол водяной на деревянном полу, следует запастись терпением и внимательно изучить специальную усовершенствованную технологию монтажа.

Другие характеристики конструкции

Система подогрева пола будет иметь небольшой вес. Нагреваясь от трубопровода, конструкция передает тепло покрытию в полном объеме и опосредованно пользователям. При монтаже подложку следует укладывать под линолеумный настил, ковролин или керамическую плитку, если пол укладывают в ванной.

Обустройство такой системы не отнимет много времени. При установке нет необходимости ждать 28 дней для застывания стяжки.

Укладка водяного теплого пола на деревянную основу

Обеспечение нагрева

Обычно водяной теплый пол на деревянной основе готов к эксплуатации практически сразу после монтажа финишного покрытия. Еще одно преимущество такой конструкции заключается в том, что можно легко проводить ремонт участков покрытия с небольшими дефектами и повреждениями. Нужно заметить, наличие цементной стяжки затрудняет процесс реставрации.

Способ укладки

Существует распространенная технология, которую нужно освоить, если вас интересует вопрос, как сделать теплый пол в деревянном доме. Систему водяного теплого пола для деревянных перекрытий монтируют способом настила.

Трубы с циркулирующим по ним теплоносителем укладывают не в бетонной стяжке, а на лаги или черновую основу из досок в специально оборудованных каналах.

Монтаж системы водяного теплого пола

Для того чтобы тепло накапливалось и распределялось должным образом в каналах укрепляют специальные пластины с продольными углублениями для трубопровода нагревающего контура.

Пластины из металла не только выполняют функцию теплопередачи, но и делают конструкцию более жесткой, что позволяет обойтись без подложки.

Если выполнять монтаж самостоятельно, можно не покупать дорогие пластины, а использовать вместо них фольгу толщиной 200 мкм. Иногда при отделке пола кафельной плиткой или укладке линолеума наличие подложки желательно. Для этого потребуется приобрести листы ГВЛ или цементно-стружечные плиты с самыми маленькими показателями изоляции.

Прокладываем трубы для системы водяного пола

Это можно сделать двумя способами. Их различия заключаются в оформлении каналов для размещения труб. Как правило, применяют технологии установки на основе модулей или реек.

Для первого варианта следует купить специальные готовые модули из ДСП. В них уже вырезаны углубления на определенном расстоянии друг от друга. Эти промежутки зависят от предполагаемой теплоотдачи системы.

Модульная укладка водяного теплого пола

В комплект такой модульной системы, как правило, входит все необходимое: сами модули с бороздками в них, металлические пластины, крепления и трубы. Остается только собрать конструкцию в соответствии с прилагающейся к изделию схемой. Однако настил пола модульным способом стоит недешево. Поэтому многие предпочитают альтернативу – бюджетный реечный метод.

Он предполагает не оборудование каналов в листах ДСП, а набивку реек. Планки нарезают из доски или фанеры. Промежутки между ними должны быть равны толщине рейки, поскольку в сформированных пазах трубы, внешний диаметр которых составляет 17 мм, не просто должны помещаться свободно, но и не разрушаться от смещения древесины. Ширина направляющих планок зависит от расстояния между трубами в изготавливаемой конструкции. Так, при способе укладки труб «змейкой» с шагом 300 миллиметров, 22 миллиметровая дощечка должна иметь толщину в 278 мм.

Схема реечной укладки

Смешанный метод монтажа деревянного теплого пола

Некоторые мастера предпочитают использовать еще один метод установки, представляющий собой нечто среднее между реечным и модульным вариантом. Таким способом можно выполнить настил пола с подогревом легко, быстро и не потратить при этом значительную сумму.

Начинают работу с выбора в обрезной доске четверти с размерами канала. Отмерив не менее семи сантиметров от стены, делают с помощью фрезы полоску или углубление, чтобы труба подводилась к следующему ряду. Доска по толщине должна превышать параметры выборки, а ширина – быть равной шагу во время монтажа. Черновую основу укладывать не потребуется, а планки прикрепляют к лагам с помощью саморезов.

Установка конструкции с подогревом на легкую реечную основу

Если укладывать систему на старый деревянный пол, нужно внимательно осмотреть перекрытие перед началом работ. Лучше поднять половицы, проверить состояние лаг, при необходимости провести реставрацию или замену износившихся и поврежденных элементов конструкции. Иногда следует к балкам на полу прибить деревянные брусья и дополнительно проложить утеплитель.

Следующий этап – укладка изоляции.

Процесс укладки теплоизоляции

Для этого подойдет полиэтилен, который выкладывают внахлест. К стене по периметру напольного покрытия прикрепляют демпферную ленту с шириной 5 сантиметров. Для монтажа теплого пола с водяным контуром удобно применять способ укладки труб «змейкой».

На заранее начерченном плане-схеме помещения размечаем участок подведения труб и места крепления оборудования для регулировки системы, нужно также начертить положение направляющих с необходимыми зазорами. Обычно он составляет 150 – 300 миллиметров. Трубы лучше использовать гофрированные с диаметром 16 миллиметров. В соответствии с размерами изготавливают рейки.

Далее выполняют укладку теплого пола по лагам. Выкладывают направляющие. Между ними нужно оставить каналы для трубопровода.

Способ укладки труб «змейка»

Затем фиксируем направляющие к черновому полу при помощи саморезов. Уголки планок на участках изгиба труб следует скруглить. В подготовленные борозды помещают фольгу толщиной не меньше 50 мкм. Слегка прижимая и плавно огибая углубление, фиксируем ее. В нескольких точках можно прикрепить материал к рейкам степлером.

Если трубы в системе тоже обмотать фольгой, то можно несколько увеличить теплоотдачу конструкции.

Укладываем трубы в образовавшиеся каналы. Для крепления к черновому полу используют также металлические пластины. После проводят подключение к нагревательному контуру и опрессовывают систему отопления. Проверив нормальное функционирование водяного пола, можно сразу переходить к финишной отделке кафелем либо стелить подложку, если это необходимо. Из материалов для подложки рекомендуется использовать плиты ЦСП, которые не содержат формальдегид.

Деревянный теплый пол на водяном контуре можно вполне установить своими руками. При этом совсем необязательно тратить много денег. Сегодня можно успешно справиться с этой задачей, используя специальную поэтапную технологию реечной или модульной укладки.
